Головка цилиндра мотоблока 180N (9 л.с.) в сборе под плоский поршень Y-BOX AMG-3

Головка цилиндра для двигателя мотоблока 180N (9 л.с.) — исполнение в сборе под плоский поршень, с обозначениями Y-BOX AMG-3. Она закрывает цилиндр сверху, образует часть камеры сгорания и несёт клапаны впуска и выпуска. Герметичность головки, её стыка с блоком и прилегания клапанов нужна для сохранения компрессии и нормальной работы двигателя.

Конструкция и назначение

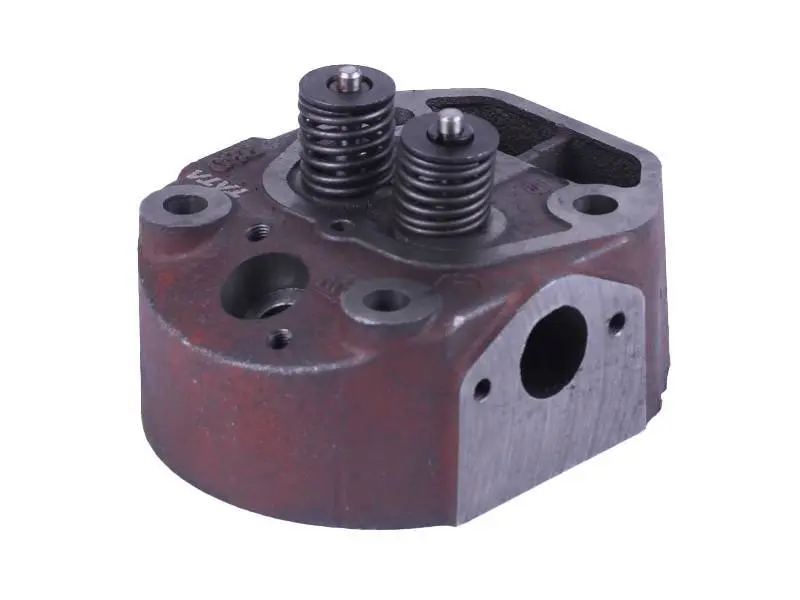

На головке установлены два клапанных пружинных узла. В корпусе предусмотрены отверстия крепления и боковые каналы с привалочными площадками. Клапаны управляют поступлением воздуха и выходом отработавших газов, а пружины возвращают их в закрытое положение. При нарушении прилегания клапана к седлу давление в цилиндре падает, поэтому состояние этих поверхностей существенно для запуска и работы под нагрузкой.

Исполнение под плоский поршень учитывают при подборе вместе с устройством камеры сгорания. Одного совпадения крепёжных отверстий недостаточно: геометрия головки должна соответствовать поршню и механизму привода клапанов. Ошибка может привести к неправильным зазорам, потере компрессии или контакту движущихся деталей.

Когда нужна замена

Поводом проверить головку служат затруднённый запуск, снижение тяги, прорыв газов по стыку с блоком и повторное повреждение прокладки. Эти признаки сами по себе ещё не определяют причину неисправности. При разборке оценивают плоскость прилегания, состояние клапанов и сёдел, резьб и посадочных мест. Замена головки требуется при трещинах, значительной деформации или повреждениях, которые нецелесообразно устранять восстановлением.

Что сверить со снятой головкой

• Обозначение двигателя и исполнение поршня: головку подбирают к конкретной конфигурации мотора.
• Расположение крепёжных отверстий, форму прилегающей поверхности и совпадение каналов с блоком и прокладкой.
• Расположение впускного и выпускного каналов, крепления соответствующих патрубков и коллекторов.
• Посадочные места деталей клапанного привода, крышки и остальных компонентов, переносимых со старой головки.

Сравнивать лучше очищенные детали: остатки прокладки и нагар скрывают границы каналов и повреждения поверхности. Прокладку также проверяют по контуру и отверстиям. Нельзя перекрывать ею каналы или подгонять несовпадающее крепление усилием затяжки.

Особенности установки

Головку снимают на остывшем двигателе, предварительно очистив прилегающую область от грязи. Отсоединяемые детали клапанного привода сохраняют в установленном порядке. После снятия удаляют остатки старой прокладки, не повреждая привалочные поверхности и не допуская попадания мусора в цилиндр и каналы.

При сборке используют подходящую новую прокладку, осматривают шпильки, болты, гайки и резьбу. Крепёж затягивают по последовательности и моменту, предусмотренным руководством двигателя. Затем устанавливают снятые компоненты и регулируют клапанные зазоры. Исполнение в сборе не отменяет этой регулировки. До запуска проверяют свободное проворачивание двигателя, а после запуска — отсутствие утечек по соединениям и постороннего стука.
