Венец маховика мотоблока 190N/195N, 12/15 л.с., Z-120, D-330mm, ZUBR original Y-BOX AMG-2

Венец для передачи вращения от стартера

Венец маховика для мотоблока 190N/195N с обозначением мощности 12/15 л.с. — зубчатое кольцо, через которое стартер проворачивает маховик при запуске двигателя. Шестерня привода стартера входит в зацепление с наружными зубьями венца и передаёт усилие на маховик. Если зубья повреждены, стартер может вращаться, но не обеспечивать уверенного прокручивания двигателя.

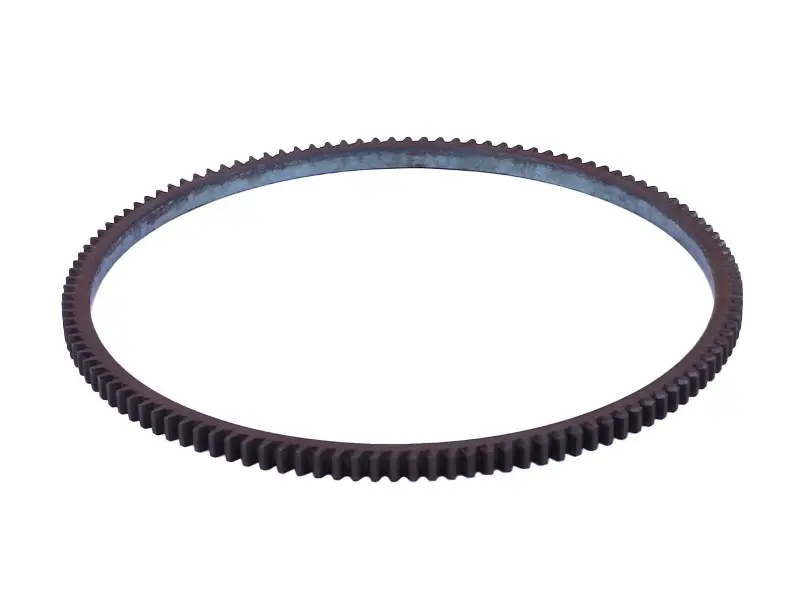

Обозначение Z-120 указывает на 120 зубьев, D-330mm — на диаметр 330 мм. В наименовании сохранены обозначения ZUBR original Y-BOX AMG-2. Кольцо имеет открытый центр и зубья по всей наружной окружности; при ремонте оно заменяет изношенный венец на маховике. Пригодность самого маховика к дальнейшей работе оценивают отдельно, особенно если прежнее кольцо ослабло на посадке.

Когда нужна замена

Повод осмотреть венец — скрежет при запуске, проскальзывание шестерни стартера, запуск только после изменения положения маховика. На зубьях ищут сколы, трещины, смятые вершины и участки сильного износа. Повреждения могут быть сосредоточены на части окружности, поэтому проверять нужно всё кольцо. Одного звука недостаточно для решения о замене: похожие симптомы даёт неисправный привод стартера.

Вместе с венцом осматривают шестерню стартера, её перемещение и крепление стартера. Изношенная шестерня или перекос при зацеплении способны быстро повредить новые зубья. Сопутствующие детали заменяют по состоянию: установка нового кольца не устраняет люфт привода и не исправляет неправильное положение стартера.

Что сверить со снятой деталью

Для подбора нужны не только обозначение двигателя и число зубьев. Сопоставьте посадочный диаметр, ширину кольца, профиль зубьев и расположение фасок со старым венцом. Диаметр 330 мм нужно соотнести с соответствующим размером снятой детали, а посадку проверить отдельно. Совпадение одного диаметра при другой ширине или геометрии зубьев не обеспечивает правильного зацепления.

• Пересчитайте зубья старого венца и сравните их шаг и форму.
• Проверьте посадочную поверхность маховика: повреждения и следы проворачивания кольца требуют оценки до сборки.
• Сравните положение зубчатой дорожки относительно шестерни стартера, чтобы она входила в зацепление на нужную глубину.

Особенности установки

Замену выполняют с доступом к маховику и отключённым питанием стартера. Перед снятием старого кольца отмечают его ориентацию и положение на посадке. Посадочную поверхность очищают и осматривают, после чего устанавливают новый венец способом, предусмотренным конструкцией маховика. Если требуется температурная посадка, режим нагрева берут из ремонтной документации; зубья не используют как поверхность для ударов.

Кольцо должно сесть равномерно, без перекоса. После сборки проверяют биение, свободное вращение маховика и работу зацепления стартера. Неподходящая посадка может привести к ослаблению венца, а неверное положение зубьев — к ударам, сколам и повторному отказу запуска. Скрежет при пробном пуске служит поводом остановиться и проверить сборку, а не продолжать попытки запуска.
