Блок двигателя мотоблока 195N 12 л.с. Ø95,00 под длинную крышку ZUBR original AMG-2

Блок двигателя мотоблока 195N 12 л.с. с обозначением Ø95,00, в исполнении под длинную крышку. Обозначения изделия — ZUBR original и AMG-2. Это основная корпусная деталь двигателя: она удерживает внутренние механизмы в заданном положении и служит основанием для крепления сопряжённых деталей. При замене блока важно сохранить взаимное расположение посадочных мест, иначе исправные внутренние детали не смогут нормально работать после сборки.

Конструкция и причины замены

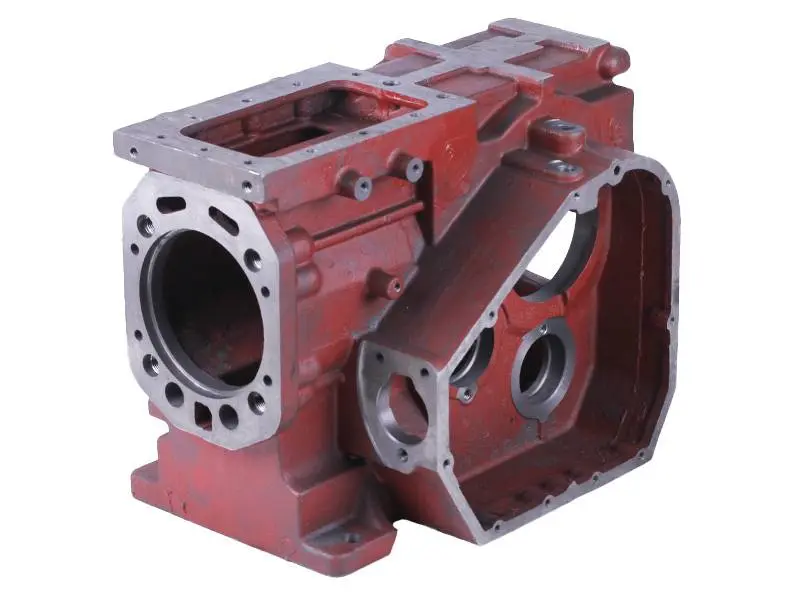

Корпус окрашен в красный цвет. У него есть верхний прямоугольный проём, крупная боковая полость с фланцем, круглые посадочные отверстия и нижние крепёжные лапы. По краям обработанных сопрягаемых поверхностей расположены отверстия под крепёж. Исполнение под длинную крышку нужно учитывать при подборе: крышка должна совпадать с блоком по контуру, глубине и расположению креплений.

Блок меняют при трещинах, повреждении опор и посадочных мест, разрушении крепёжных участков или деформации плоскостей, когда восстановление уже не обеспечивает правильную сборку. Поводом для проверки могут стать повторяющиеся течи по стыкам, ослабление посадки внутренних деталей и следы смещения сопряжений. Сама по себе течь ещё не означает, что корпус нужно менять: сначала проверяют уплотнения, плоскости и резьбы, чтобы отделить повреждение блока от неисправности соседних деталей.

Что сверить со снятым блоком

Подбирайте корпус по обозначению двигателя и конкретному исполнению крышки. Размерное обозначение Ø95,00 также должно соответствовать заменяемой детали. Одного сходства общего контура недостаточно: небольшое смещение отверстий или отличие посадочной глубины мешает установке и может проявиться только при окончательной сборке.

• Сопоставьте длину и форму фланца под крышку, количество и расположение крепёжных отверстий.
• Проверьте диаметры и глубину посадочных мест, расстояния между ними и состояние ответных деталей.
• Сверьте верхнюю привалочную плоскость, расположение проёмов и доступных для проверки каналов.
• Сравните нижние крепления, их расстояния и положение относительно корпуса двигателя.

Особенности установки

Замена блока требует разборки двигателя и переноса пригодных внутренних деталей. До сборки корпус очищают, проверяют резьбы, посадочные места и привалочные поверхности. Внутри не должны оставаться загрязнения и посторонние частицы. Уплотнения на разобранных соединениях осматривают; повреждённые прокладки и сальники заменяют. Одновременно стоит проверить подшипники, втулки и крепёж, которые устанавливаются в блок или непосредственно соединяются с ним.

Детали устанавливают без перекоса, используя предусмотренные для двигателя приспособления и порядок сборки. Крышка должна садиться на своё место без принудительного стягивания болтами. Моменты затяжки и последовательность крепления берут из ремонтной документации двигателя. По мере сборки проверяют свободное движение механизмов: заедание нельзя устранять дополнительной затяжкой или ударами по корпусу.

После сборки проверяют герметичность соединений и отсутствие посторонних звуков при пробном пуске. Неправильно подобранный блок может вызвать перекос валов, ускоренный износ посадок и течи даже с новыми уплотнениями. Поэтому точное совпадение сопряжений важнее сходства корпуса по внешним очертаниям.
