Вилка блокировки дифференциала КПП мотоблока 180N/195N (9Hp/12Hp) TTG AMG-2

Вилка блокировки дифференциала КПП мотоблока 180N/195N (9Hp/12Hp) TTG AMG-2 передаёт движение от привода управления к механизму включения блокировки. Она нужна при ремонте коробки передач, когда повреждённая или изношенная вилка мешает полностью включить либо выключить блокировку. Сам дифференциал позволяет ведущим колёсам вращаться с разной скоростью, а блокировка ограничивает эту разницу, помогая при потере сцепления одним из колёс.

Устройство и работа

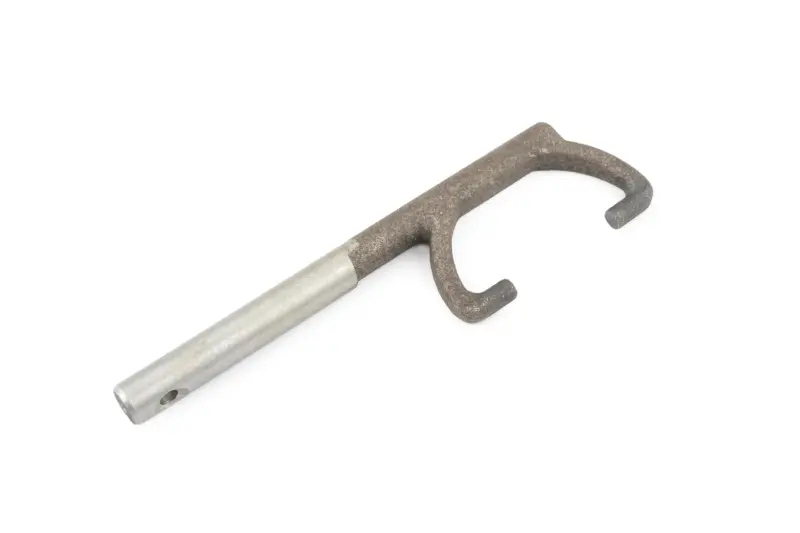

Деталь имеет удлинённый хвостовик с поперечным отверстием и вилочную часть с двумя загнутыми концами. При подборе важны расположение этих концов относительно хвостовика и форма поверхностей, которые взаимодействуют с подвижной частью механизма. Вилка задаёт её перемещение, поэтому неправильная геометрия может уменьшить ход включения или оставить детали под постоянным боковым давлением.

Нагрузку между заблокированными частями дифференциала должно передавать полностью вошедшее в зацепление соединение. Вилка управляет его положением. Если пытаться включить блокировку с усилием при несовпадении сопрягаемых деталей, можно повредить вилку или её привод. Тугой рычаг сам по себе ещё не означает, что менять нужно именно эту деталь: сначала выясняют, где возникает сопротивление.

Когда требуется замена

Поводом для осмотра служат неполное включение блокировки, её самопроизвольное отключение, увеличенный свободный ход управления или затруднённое возвращение в исходное положение. При разборке проверяют вилку на изгиб, трещины, сколы и выработку контактных поверхностей. Также оценивают состояние поперечного отверстия и сопряжённого крепления: разбитое соединение способно добавить люфт даже при целых концах вилки.

Что сверить при подборе

Сравните снятую вилку с заменой по общей длине, диаметру и длине хвостовика, положению и диаметру поперечного отверстия. Отдельно проверьте расстояние между концами, их толщину, изгиб и смещение относительно оси хвостовика. Эти параметры определяют, встанет ли деталь в механизм и обеспечит ли нужный ход. Одного обозначения двигателя недостаточно: значение имеет устройство установленной коробки передач.

Ориентируйтесь на неизношенные участки старой детали и размеры сопряжённых поверхностей. Сильно стёртые концы или деформированный хвостовик не стоит принимать за правильный образец. Ошибка по толщине или расстоянию между концами может вызвать заедание, а несовпадение отверстия — помешать штатному закреплению. Подгибать новую вилку или рассверливать её для принудительной подгонки не следует.

Установка и проверка

Замену выполняют на остановленном двигателе, зафиксировав мотоблок от перемещения. До снятия запоминают ориентацию вилки и положение крепления. Вместе с ней осматривают сопряжённую подвижную деталь, направляющие, крепёж и привод управления; повреждённые части заменяют по результатам проверки. Новую вилку устанавливают в прежнее положение и закрепляют предусмотренным конструкцией способом.

До окончательной сборки проверяют перемещение механизма без перекоса и чрезмерного усилия, полноту включения и освобождение при выключении. Контактные поверхности смазывают согласно требованиям коробки передач. Если ход ограничен или блокировка остаётся включённой, причину устраняют до запуска: работа с неполным зацеплением ускоряет износ сопряжённых деталей.
