Вал полуоси вторичный шестигранный КПП, 545 мм, TTG AMG-3

Вторичный шестигранный вал полуоси КПП предназначен для передачи вращения в механизме привода. Его подбирают при ремонте соединения коробки передач с полуосью, когда снятый вал повреждён или уже не обеспечивает плотную посадку сопряжённых деталей. Длина — 545 мм, обозначение — TTG AMG-3. При подборе учитывают не только длину, но и размер шестигранника, расположение отверстий и способ фиксации.

Конструкция и назначение

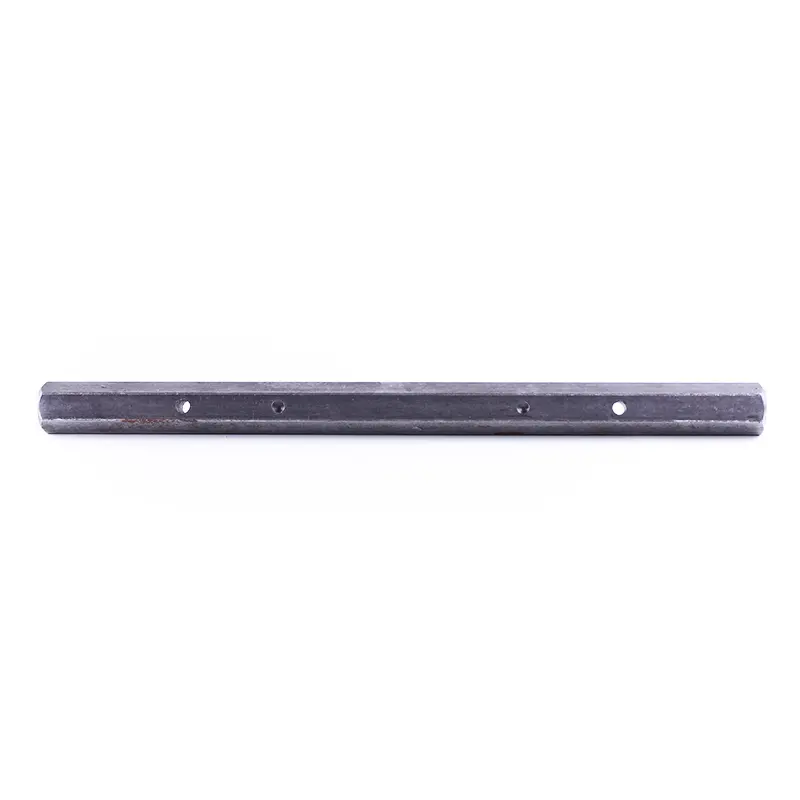

Вал выполнен в виде длинного прямого стержня с шестигранным профилем и отверстиями, расположенными вдоль его длины. Грани передают крутящий момент через ответную посадку и препятствуют проворачиванию деталей относительно друг друга. Отверстия должны совпадать с креплением сопряжённых частей: смещение даже при подходящей длине не позволит собрать соединение штатным способом.

Для такой детали важны прямолинейность и сохранность граней в местах контакта. Если посадка разбита, нагрузка распределяется неравномерно, появляется люфт, а кромки профиля изнашиваются дальше. Новый вал стоит устанавливать после проверки ответных отверстий и крепежа: изношенная сопряжённая деталь может сохранить свободный ход даже после замены вала.

Когда требуется замена

Повод осмотреть вал — увеличившийся люфт в соединении, стук при изменении нагрузки или заметное биение при вращении. После разборки проверяют, нет ли изгиба, трещин, скругления граней, задиров и вытянутых краёв крепёжных отверстий. Такие повреждения могут возникать из-за ударных нагрузок, ослабленного крепления или продолжительной работы с неплотной посадкой. Сам по себе шум ещё не указывает на неисправность именно вала: нужно найти место люфта.

Что сверить при подборе

• Полную длину снятой детали — она должна соответствовать 545 мм.
• Размер шестигранника между противоположными плоскими гранями. Измерять лучше на участке без выраженного износа.
• Количество и диаметр отверстий, расстояния между ними и от торцов, а также их ориентацию относительно граней.
• Форму торцов и участков посадки, положение сопряжённых деталей и способ их удержания на валу.

Сравнивайте размеры по одинаковым точкам отсчёта. Совпадение общей длины не компенсирует другой размер профиля или смещённое отверстие. Слишком свободная посадка вызывает удары при передаче нагрузки, а слишком плотная затрудняет сборку и может повредить ответную деталь. Разбитый участок старого вала не стоит использовать как единственный образец для измерения.

Особенности установки

Технику останавливают и фиксируют от перемещения, затем освобождают доступ к валу. До снятия отмечают положение сопряжённых деталей и сохраняют порядок крепежа. После разборки очищают места посадки и проверяют ответные грани, фиксаторы и опоры, если они предусмотрены конструкцией. Повреждённый крепёж и детали с разбитыми посадками заменяют вместе с валом по результатам осмотра.

При сборке совмещают профиль и отверстия без перекоса, возвращают штатные фиксаторы на свои места. Не следует подгонять соединение сильными ударами или рассверливать отверстия ради установки неподходящей детали. После закрепления проверяют отсутствие заедания, ненормального люфта и смещения вдоль оси. Если механизм вращается туго или крепёж не занимает своё положение, сборку останавливают и повторно сверяют размеры и взаимное расположение деталей.
