Генератор в сборе с вентилятором для мотоблока 190N/195N (9Hp/12Hp) TTG AMG-6

Генератор в сборе с вентилятором для мотоблока 190N/195N (9Hp/12Hp) TTG AMG-6 объединяет выработку электроэнергии и создание воздушного потока. Генератор получает вращение от двигателя, а вентилятор обеспечивает обдув. Такой узел подбирают при замене повреждённого генератора, изношенного механизма вращения или вентилятора, когда требуется заменить сборку целиком.

Конструкция и назначение

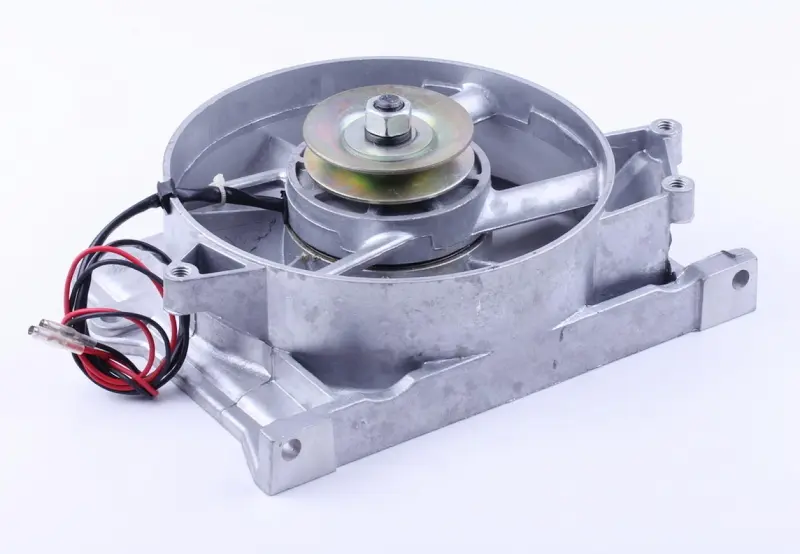

В центре корпуса расположен генератор со шкивом под ременной привод. Вокруг него находятся лопасти вентилятора, по краям корпуса — крепёжные выступы с отверстиями. Наружу выведены провода с наконечниками для подключения. При подборе имеют значение не только крепления, но и положение шкива относительно ремня: смещение заставляет ремень работать с перекосом, ускоряет износ его боковых поверхностей и увеличивает нагрузку на опоры вращающихся частей.

Когда требуется замена

Поводом для проверки служат пропадание или нестабильная работа питания подключённых потребителей, посторонний гул, люфт, заедание при вращении и следы задевания лопастей. Трещины корпуса, повреждённые крепления и деформированный шкив также могут потребовать замены сборки. При этом отсутствие выработки само по себе ещё не указывает на неисправность генератора: сначала проверяют состояние ремня, соединений и проводов. Ослабленный контакт или проскальзывание привода способны вызвать похожие симптомы.

Что сверить со снятой деталью

Сопоставьте расположение и количество точек крепления, расстояния между ними, форму корпуса и свободное место вокруг вентилятора. Отдельно проверьте диаметр, профиль канавки и вылет шкива, чтобы ремень соответствовал приводу и проходил без перекоса. Для подключения сравните число проводов, тип наконечников и схему соединений на технике. Одинаковый цвет изоляции не заменяет проверку назначения выводов.

Электрические параметры замены должны соответствовать штатному оборудованию. Их сверяют по маркировке снятого генератора и документации мотоблока. Обозначения мощности в названии относятся к технике, для которой подбирают деталь, и не являются выходной мощностью генератора. Ошибка в подборе по креплениям мешает установить корпус без напряжения, а несоответствие подключения может привести к отсутствию питания или повреждению подключённого оборудования.

Особенности установки

Работу выполняют при остановленном и остывшем двигателе, исключив случайный запуск и отключив аккумулятор, если он установлен. До разборки фиксируют расположение проводов и крепежа, затем освобождают ремень и снимают сборку. Посадочные места очищают, проверяют целостность кронштейнов. Заодно осматривают ремень на трещины и износ, а наконечники проводов — на окисление, перегрев и ослабление. Повреждённые сопутствующие детали заменяют, чтобы они не стали причиной повторной неисправности.

Новый корпус должен встать на крепления без подгибания и принудительного стягивания болтами. После закрепления проверяют свободное вращение и зазор между лопастями и неподвижными частями, выравнивают ременной привод и регулируют его натяжение по требованиям техники. Провода укладывают вдали от шкива и вентилятора. При проверочном запуске контролируют отсутствие задевания, вибрации и свиста ремня, затем проверяют работу генератора измерением предусмотренных для него параметров.
