Маховик (обгонная муфта) Delta в сборе VDK

Маховик (обгонная муфта) Delta в сборе VDK предназначен для замены обгонного механизма. В приводе запуска такая муфта передаёт вращение при прокручивании двигателя и допускает свободный ход, когда двигатель начинает вращаться быстрее привода. Если механизм перестаёт удерживать нагрузку или заклинивает, нормальная работа запуска нарушается.

Устройство и причины замены

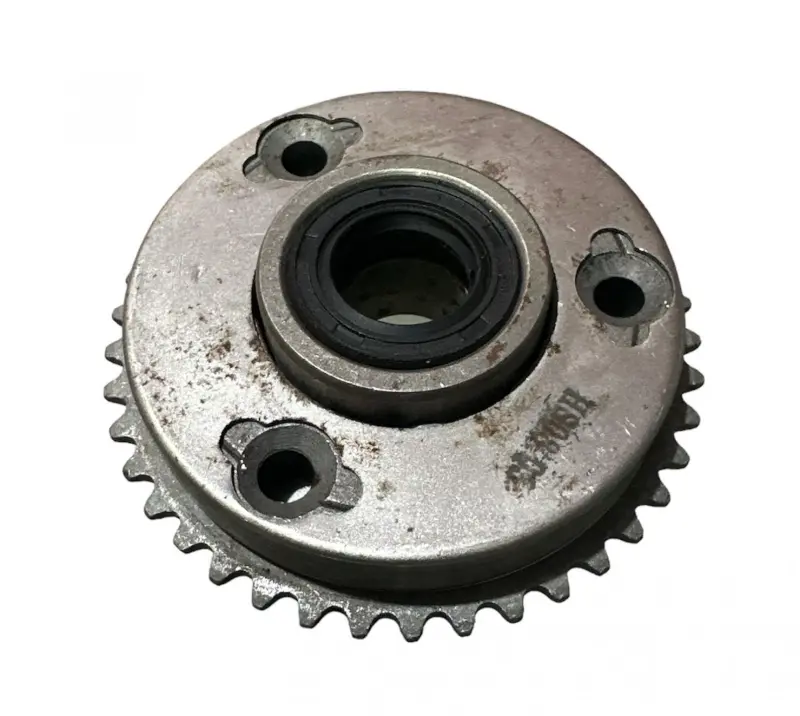

У детали круглый корпус с зубчатым венцом по наружному краю, центральным посадочным отверстием и тремя отверстиями на лицевой стороне. Вокруг центрального отверстия расположена выступающая кольцевая часть. При замене сборки значение имеют и зубчатая часть, и посадка, и расположение креплений: совпадения общего диаметра недостаточно для правильной установки.

Поводом проверить обгонную муфту становятся проскальзывание при запуске, рывки, стук и случаи, когда привод вращается, а коленвал не прокручивается. Заедание свободного хода также требует проверки. Эти признаки сами по себе ещё не определяют виновника: при разборке осматривают муфту, сопряжённую поверхность и зубья привода, проверяют крепёж. Сколы зубьев, выраженная выработка и повреждения посадки помогают установить причину неисправности.

Что сверить при подборе

Назначение указано для Delta. Сравните снятую сборку с заменой по наружному диаметру, общей толщине, диаметру и глубине центральной посадки. Отдельно проверьте число и форму зубьев, расположение венца относительно корпуса, расстояния между крепёжными отверстиями и форму участков вокруг них. Смещение венца или несовпадение посадки мешает правильному сопряжению даже при близких наружных размерах.

Уточните направление, в котором исправная муфта должна удерживать вращение, по устройству привода и документации двигателя. Ориентироваться только на поведение снятого неисправного механизма нельзя. Сопоставляйте также выступы, углубления и опорные поверхности: сборка должна занимать своё место без перекоса и сохранять предусмотренные зазоры. Название модели не заменяет проверки геометрии детали.

Установка и проверка

Замену выполняют при остановленном двигателе, исключив случайное включение стартера. После открытия доступа фиксируют порядок снятия шайб, втулок и других прилегающих деталей. Используют подходящий инструмент; если конструкция требует съёмника, применяют его без ударов по венцу и центральной посадке. Усилие через зубья может повредить сопряжение ещё до первого запуска.

Перед сборкой очищают посадочные поверхности и осматривают соседние шестерни, опоры и крепёж. Повреждённые сопряжённые детали устраняют вместе с причиной износа, иначе новая муфта будет работать с перекосом или ударной нагрузкой. Порядок установки, необходимость смазки, фиксации резьбы и момент затяжки определяют по документации конкретного двигателя. Стягивать несовпадающие отверстия болтами или подгонять посадку силой нельзя.

После крепления проверяют свободное движение там, где предусмотрен свободный ход, и зацепление в противоположном направлении. При проверке запуска обращают внимание на равномерное прокручивание и отсутствие посторонних звуков. Проскальзывание, подклинивание или металлический стук требуют остановки и повторного осмотра. Неправильный подбор способен привести к повреждению зубьев, креплений и сопряжённых деталей привода.
