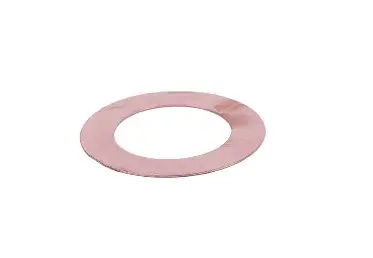

Шайба дифференциала Shifeng 240 AMG

Шайба дифференциала Shifeng 240 AMG предназначена для замены изношенной детали при ремонте дифференциала. Такие шайбы служат опорой для сопряжённых деталей и участвуют в сохранении предусмотренных зазоров. От состояния их поверхностей и правильного подбора толщины зависит взаимное положение деталей: излишний зазор допускает смещение, а недостаточный может затруднять вращение.

Конструкция и причины замены

Деталь имеет форму плоского кольца с круглым центральным отверстием. При подборе важны не только наружный контур и посадка по отверстию, но и толщина, плоскостность, состояние кромок. Две шайбы с одинаковым наружным диаметром могут по-разному влиять на зазор в собранном механизме.

Снятую шайбу осматривают на обеих сторонах. Поводом для замены становятся глубокие круговые борозды, задиры, трещины, выкрашивание, деформация и заметная неравномерность износа. Если поверхность истёрлась с одной стороны сильнее, стоит проверить прилегающую деталь и её опору: новая шайба не устранит причину перекоса сама по себе.

Увеличенный люфт, стук при изменении нагрузки или металлические частицы в масле могут сопровождать износ дифференциала. Эти признаки не указывают исключительно на шайбу, поэтому решение о её замене принимают после осмотра и измерений. Работа с недостатком смазки, загрязнение масла и повреждения сопряжённых поверхностей ускоряют износ контактных участков.

Что сверить при подборе

Сравните новую деталь со снятой и со схемой конкретного дифференциала. Уточните место шайбы в сборке: одного названия механизма недостаточно, чтобы определить её положение среди внутренних деталей. Для проверки понадобятся наружный диаметр, диаметр отверстия, толщина и форма контактных поверхностей. Совпадение цвета не служит критерием подбора.

• Измерьте толщину в нескольких точках, чтобы заметить неравномерную выработку.
• Проверьте, как отверстие садится на сопряжённую деталь и не мешают ли кромки установке.
• Сопоставьте форму обеих сторон и наличие конструктивных особенностей у снятой шайбы.
• Учитывайте требуемый зазор по документации на механизм: изношенная шайба уже может быть тоньше необходимого.

Установка и проверка

При разборке сохраните порядок расположения деталей и ориентацию снятой шайбы. Очистите место установки от загрязнений и остатков износа, осмотрите прилегающие поверхности шестерён, оси и другие опоры в этом участке дифференциала. Детали с задирами или чрезмерным люфтом требуют отдельной проверки; повреждённая поверхность быстро испортит новую шайбу.

Устанавливайте шайбу на предусмотренное место без перекоса, со смазкой, указанной для сборки механизма. Не компенсируйте несовпадение размеров случайными дополнительными шайбами и не подгоняйте толщину на глаз. После сборки проверьте зазоры и равномерность вращения по требованиям ремонтной документации. Закусывание, чрезмерный люфт или неполная посадка требуют устранения причины до работы под нагрузкой.
