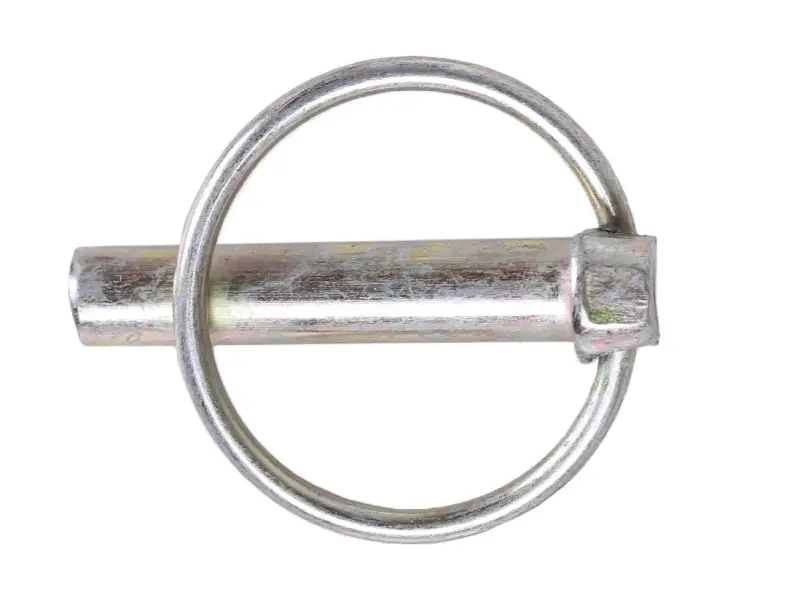

Шплинт с кольцом Ø10 мм Z069 AMG

Шплинт с кольцом Ø10 мм Z069 AMG служит для фиксации разъёмного соединения: удерживает палец или другую сопряжённую деталь от выхода из посадочного места. Такой крепёж применяют там, где соединение нужно периодически разбирать, а фиксатор — снимать и возвращать на место. При подборе главное — соответствие отверстия, длины стержня и пространства для закрывания кольца.

Как устроен фиксатор

У шплинта прямой цилиндрический стержень, головка и закреплённое на ней подвижное кольцо. Стержень проходит через отверстие соединения, а кольцо переводят в закрытое положение, чтобы препятствовать его выпадению. Это конструкция с откидным кольцом: при установке здесь не разводят усики, как у обычного разрезного шплинта. Кольцо должно свободно проходить вокруг удерживаемой части и полностью занимать положение фиксации.

Что сверить при подборе

Обозначение Ø10 мм указывает диаметр стержня. Сопоставьте этот размер со снятым крепежом и отверстием, но не ограничивайтесь одним диаметром. Проверьте рабочую длину от головки до конца стержня, форму головки и габариты кольца. Длины должно хватать для прохождения через все предусмотренные отверстия, а головка должна садиться на своё место без перекоса. Слишком короткий стержень не обеспечит нужного зацепления, слишком длинный может мешать соседним деталям.

Оцените также свободное место вокруг соединения. Кольцо не должно упираться в кронштейн, кожух или соседний крепёж до полного закрывания. Если прежний шплинт потерян, ориентируйтесь на размеры посадочного места и устройство штатной фиксации. Нельзя компенсировать неподходящий диаметр забиванием стержня или использовать заметно более тонкий крепёж: это затрудняет разборку либо увеличивает перемещение деталей и износ отверстий.

Когда нужна замена

Поводом заменить шплинт становятся изгиб стержня, выраженные канавки от трения, трещины, сильная коррозия или деформация кольца. Проверьте место крепления кольца к головке: чрезмерный люфт и ослабленное удержание в закрытом положении требуют внимания. Если кольцо самопроизвольно открывается, рассчитывать на надёжную фиксацию нельзя. Тугой ход после удара также указывает на необходимость осмотра, а не на более плотную посадку.

Установка и проверка

Перед снятием разгрузите соединение и исключите перемещение удерживаемой детали. Откройте кольцо, выньте старый шплинт и очистите отверстие от загрязнений. Осмотрите основной палец, шайбы и края отверстий: выработка, заусенцы или овальная форма посадки могут мешать установке и ускорять износ нового крепежа. Повреждённые сопряжённые детали заменяют по их состоянию; один новый шплинт не устранит люфт изношенного соединения.

Совместите отверстия, вставьте стержень до штатного положения головки и закройте кольцо. Не подгоняйте фиксатор ударами и не разгибайте кольцо ради обхода препятствия. После сборки проверьте, что шплинт не выходит при лёгком вытягивании рукой, кольцо удерживается закрытым и не задевает соседние части при предусмотренном движении механизма. Неполное закрывание оставляет риск потери крепежа и разъединения деталей.
