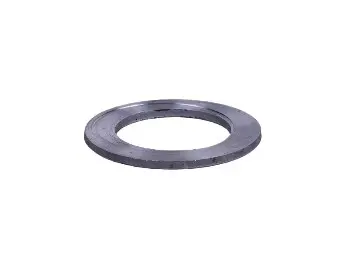

Шайба сателлита Shifeng 240 AMG

Шайба сателлита Shifeng 240 AMG предназначена для установки в опорном сопряжении сателлита дифференциала. Она воспринимает усилие со стороны шестерни и отделяет её опорную поверхность от корпуса. Состояние этой небольшой детали влияет на положение сателлита и зазор в сопряжении: изношенная шайба может оставлять шестерне лишнюю свободу перемещения.

Назначение и причины замены

Сателлиты участвуют в передаче вращения внутри дифференциала, позволяя связанным с ним колёсам вращаться с разной скоростью при повороте. Шайба служит опорой при относительном движении деталей. Изделие имеет кольцевую форму с центральным отверстием; для его работы существенны толщина, профиль опорных поверхностей и соответствие посадочному месту.

При разборке шайбу проверяют на задиры, глубокие круговые борозды, трещины, выкрашивание и неравномерную выработку. Причиной повреждения могут стать загрязнённая смазка, недостаточное смазывание или перекос сопряжённых деталей. Повышенный люфт и стук в дифференциале — повод осмотреть это сопряжение, но сами по себе они не указывают только на шайбу: похожие признаки дают изношенные шестерни и их опоры.

Что сверить при подборе

Сопоставьте новую деталь со снятой шайбой и посадочным местом. Проверьте наружный диаметр, диаметр отверстия, толщину и форму обеих сторон. Учитывайте кривизну, фаски и характер прилегания, если они предусмотрены конструкцией снятой детали. Одного совпадения отверстия недостаточно: шайба должна правильно опираться на сопряжённые поверхности и не мешать движению сателлита.

Толщину старой шайбы измеряют в нескольких точках, чтобы заметить неравномерный износ. Сильно стёртая деталь не даёт надёжного значения первоначальной толщины, поэтому результат сверяют с требованиями к зазору при сборке. Слишком тонкая шайба оставит избыточный люфт, а слишком толстая может затруднить вращение шестерни и вызвать нагрев. Не подгоняйте сопряжение случайным набором дополнительных шайб.

Установка и проверка

При снятии сохраните порядок расположения деталей и отметьте, какой стороной стояла шайба. Удалите остатки загрязнённой смазки с посадочного места, осмотрите опорную поверхность сателлита, его ось и участок корпуса, с которым соприкасается шайба. Глубокие задиры и повреждения этих поверхностей могут быстро испортить новую деталь; одной замены шайбы в таком случае недостаточно.

Перед сборкой нанесите на контактные поверхности смазочный материал, предусмотренный для дифференциала, и установите шайбу с правильной ориентацией. После сборки проверьте свободу движения сателлитов и зазоры по руководству по ремонту техники. Шестерни должны перемещаться без закусывания. Одновременно оцените состояние остальных опорных шайб и зубьев шестерён: повреждённые сопряжённые детали заменяют по результатам осмотра, чтобы устранить причину выработки, а не только её следствие.
