Шатун двигателя мотоблока 190N (12Hp) TTG AMG-3

Шатун двигателя мотоблока 190N (12Hp) TTG AMG-3 соединяет поршень с коленчатым валом и передаёт усилие от поршня на кривошип. Во время работы двигателя он испытывает переменные нагрузки, поэтому состояние головок, крепления и сопрягаемых поверхностей влияет на работу всего кривошипно-шатунного механизма. Обозначение 12Hp указывает на мощность двигателя 12 л. с., для которого подбирают деталь.

Конструкция и обозначения

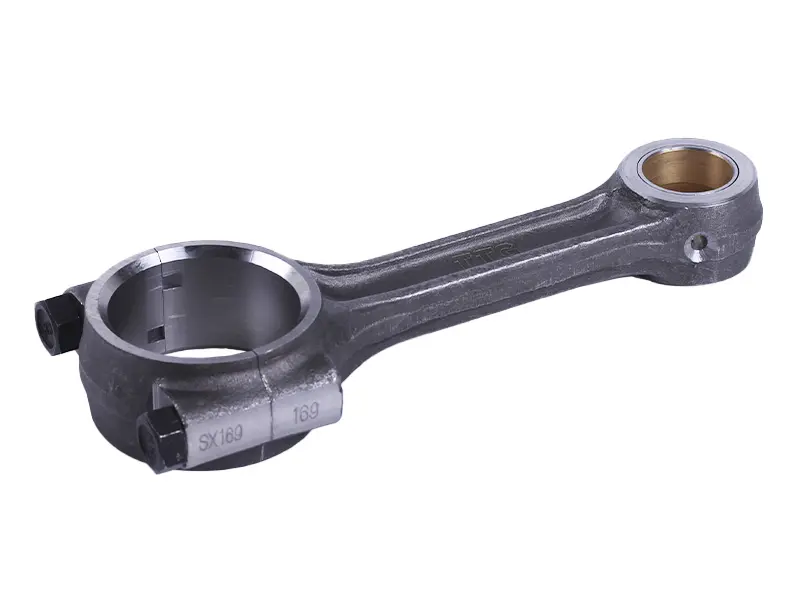

Большая головка шатуна разъёмная: её крышка стягивается двумя болтами. Такая конструкция позволяет собрать соединение на шатунной шейке коленвала. Малая головка имеет втулку и соединяется с поршнем через поршневой палец. На детали нанесены обозначения TTG, SX169 и 169. При подборе их полезно сопоставить с надписями на снятом шатуне, дополняя проверку измерениями.

Когда требуется замена

Поводом для разборки и проверки служат стук в кривошипно-шатунном механизме, увеличенный люфт поршневого пальца, следы перегрева или повреждения поверхностей головок. Сам по себе стук ещё не доказывает неисправность шатуна: нужно проверить палец, состояние шатунной шейки и сопряжений. Шатун с трещиной, деформацией или повреждённой посадкой крышки требует замены; устранить такие дефекты одной подтяжкой крепежа нельзя.

Износ соединений может развиваться при недостаточной смазке, попадании загрязнений в масло и работе с чрезмерными зазорами. Если повреждение возникло после перегрева или заклинивания, необходимо установить причину: новый шатун при прежних условиях тоже будет работать с повышенной нагрузкой.

Что сверить при подборе

Сравните межосевое расстояние головок, их ширину, размеры отверстий и конструкцию большой головки со снятой деталью. Отдельно проверьте соответствие поршневому пальцу и шатунной шейке коленвала, расположение отверстий для смазки, форму крышки и крепление. Измерения изношенных поверхностей сопоставляйте с ремонтными данными двигателя: выработка может исказить размер, по которому выбирают замену.

Ошибка по длине шатуна изменяет положение поршня в цилиндре, а несоответствие ширины или посадок нарушает зазоры в соединениях. Слишком тугое сопряжение затрудняет движение и вызывает нагрев, слишком свободное создаёт ударную нагрузку. Совпадения отдельных надписей недостаточно, если геометрия деталей различается.

Особенности установки

При разборке сохраните ориентацию шатуна и его крышки. Крышку нельзя произвольно переставлять с другого шатуна: точность соединения зависит от совпадения сопрягаемых поверхностей. Перед сборкой проверьте поршневой палец, втулку, шатунную шейку и подшипниковые поверхности большой головки. Повреждённые сопряжённые детали меняют или восстанавливают по ремонтным требованиям двигателя.

Очистите сопряжения и смажьте трущиеся поверхности моторным маслом. Болты затягивайте в последовательности и с моментом, предусмотренными руководством двигателя; затяжка на глаз не обеспечивает нужного усилия. После сборки проверьте зазоры и свободное проворачивание механизма без заеданий. Уплотнения, нарушенные при разборке, также следует проверить и при необходимости заменить.
