Шатун для мотоблока 175N/180N (7/9Hp) TTG AMG-5

Шатун TTG AMG-5 для двигателя мотоблока 175N/180N (7/9Hp) соединяет поршень с коленчатым валом и передаёт усилие от сгорания топлива. Вместе с кривошипом он преобразует движение поршня во вращение вала. Исправность его соединений влияет на работу двигателя: увеличенный зазор вызывает ударные нагрузки, а деформация нарушает движение поршня в цилиндре.

Конструкция и назначение

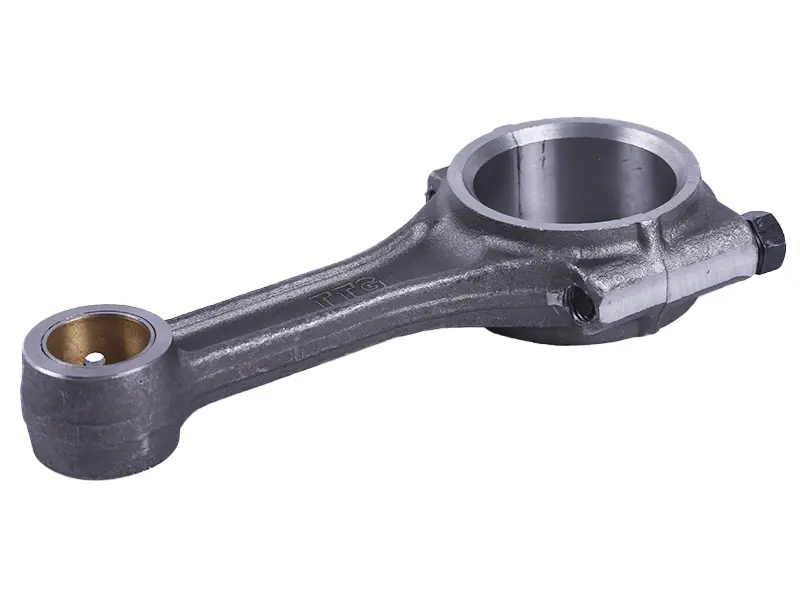

У шатуна две головки, соединённые стержнем. Малая головка имеет втулку и служит для соединения с поршневым пальцем. Большая головка разъёмная, с крышкой и болтовым креплением: такая конструкция позволяет собрать соединение на шатунной шейке коленвала. На стержне нанесена маркировка TTG. При подборе учитывают геометрию обеих головок и положение крышки, поскольку от них зависят посадка и свободное движение детали.

Когда требуется замена

Повод проверить шатун — стук со стороны кривошипного механизма, ощутимый люфт поршневого пальца или повреждения, обнаруженные при разборке двигателя. Задиры, следы перегрева, трещины и деформация требуют оценки состояния детали. Стук сам по себе не доказывает поломку шатуна: похожие проявления бывают при износе пальца, вкладышей и шейки коленвала. Менять деталь стоит по результатам осмотра и измерений.

Типичные причины повреждения — недостаточная смазка, загрязнения в масле и работа с чрезмерным зазором в соединении. После заклинивания двигателя проверяют не только поверхности головок, но и прямолинейность стержня. Если оставить повреждённую сопряжённую поверхность или причину перегрева, новый шатун тоже может быстро износиться.

Что сверить при подборе

Сопоставьте обозначение двигателя со снятой деталью. Проверьте расстояние между центрами головок, диаметры и ширину посадок, форму стержня, расположение отверстий и устройство крепления крышки. Отдельно сравните посадку поршневого пальца и соединение с шатунной шейкой. Эти параметры проверяют измерительным инструментом; внешнего сходства недостаточно. Несовпадение длины или смещения головок может изменить положение поршня и привести к контакту деталей внутри двигателя.

Особенности установки

Замену выполняют при разборке двигателя, когда открыт доступ к поршню и шатунной шейке. Перед сборкой очищают сопрягаемые поверхности и проверяют палец, его фиксаторы, втулку малой головки, вкладыши и поверхность шейки. Изношенные сопряжённые детали заменяют по результатам проверки. Новым шатуном нельзя компенсировать задиры или недопустимый износ коленвала.

Крышку сохраняют в паре со своим шатуном и устанавливают в предусмотренной ориентации. Произвольно переставлять её с другой детали нельзя. Крепёж затягивают с моментом и в последовательности, указанными для двигателя; зазоры проверяют по его ремонтным требованиям. Поверхности трения смазывают при сборке. После затяжки контролируют отсутствие заедания и свободное проворачивание механизма. Неправильная ориентация крышки или неверный зазор способны вызвать перегрев, стук и повреждение шейки коленвала.
