Набор прокладок двигателя мотоблока 195N (12Hp) ZUBR TTG AMG-5

Набор прокладок для двигателя мотоблока 195N (12Hp — 12 л. с.) ZUBR TTG AMG-5 нужен при разборке и восстановлении герметичности соединений двигателя. Прокладки устанавливаются между сопрягаемыми поверхностями: они уплотняют стык при затяжке крепежа, помогают удерживать рабочие среды внутри соответствующих полостей. При ремонте нескольких соединений каждую прокладку подбирают к своему месту установки.

Конструкция и назначение

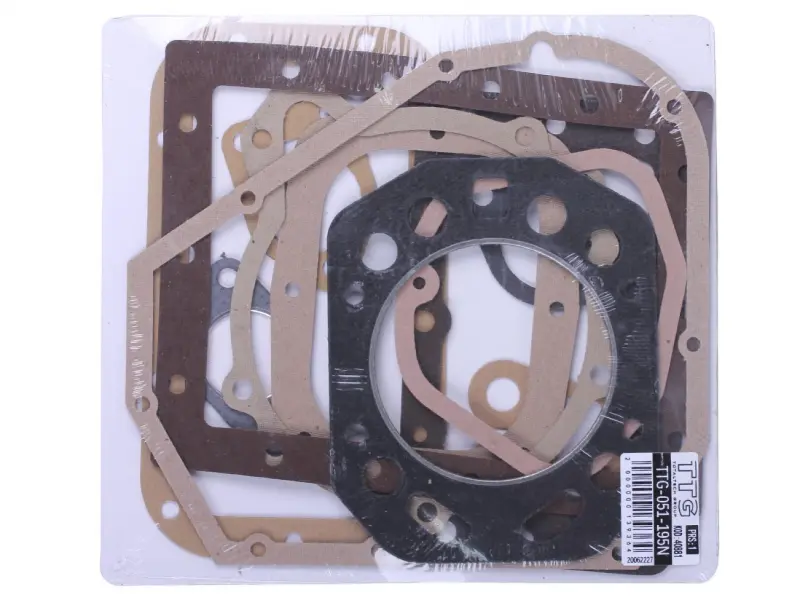

В наборе есть прокладка головки блока цилиндра с крупным круглым отверстием и окантовкой вокруг него, а также фигурные прокладки корпусных соединений и крышек. У них разные наружные контуры, вырезы и отверстия под крепёж. Такая геометрия нужна для совмещения с конкретными привалочными поверхностями: близкая по очертаниям прокладка ещё не означает правильное совпадение всех каналов.

Уплотнение головки отделяет камеру сгорания от соседних полостей, а прокладки крышек и корпусных стыков препятствуют утечкам через соединения. Состояние этих деталей зависит не только от затяжки, но и от чистоты, ровности и состояния прилегающих поверхностей. Новая прокладка не устраняет трещину корпуса или деформацию крышки.

Когда требуется замена

Повод проверить уплотнения — свежие потёки по линии стыка, повторное появление масляного следа после очистки, следы прорыва газов у головки. На снятой прокладке ищут разрывы, прогары, повреждённые края и участки неравномерного обжатия. Эти признаки помогают найти проблемное соединение, но причину утечки нужно проверить до сборки: она может быть связана с поверхностью детали или крепежом.

После вскрытия соединения использованную прокладку обычно заменяют. При снятии она может расслоиться, остаться частью на корпусе или потерять форму. Повторная установка повреждённого уплотнения часто приводит к новой течи и необходимости снова разбирать двигатель.

Что сверить при подборе

• Обозначение двигателя и исполнение ремонтируемого соединения.
• Наружный контур каждой нужной прокладки и форму внутренних вырезов.
• Расположение крепёжных отверстий и проходов для рабочих сред.
• Толщину и конструкцию уплотнения по требованиям двигателя и снятому образцу с учётом его обжатия.

Сопоставляйте прокладку не только со старой деталью, но и с самой посадочной поверхностью. Все предусмотренные проходы должны оставаться открытыми, а крепёж — проходить без натяга и смещения. Подрезать края или пробивать дополнительные отверстия ради установки неподходящей прокладки не стоит: это может нарушить герметичность и перекрыть канал.

Особенности установки

Удалите остатки старого уплотнения, не повреждая плоскость, очистите и подготовьте поверхности согласно требованиям ремонта двигателя. Проверьте крышки и корпус на трещины и повреждения, осмотрите резьбу, шпильки и болты. Если при разборке затронуты соседние кольцевые уплотнения или сальники, оцените их состояние и замените повреждённые.

Уложите новую прокладку без складок и перекоса, проверьте совпадение отверстий. Герметик применяют только там, где его предусматривает инструкция двигателя: избыток способен попасть в проходы. Крепёж затягивают в установленной последовательности и с предписанным моментом. После сборки проверяют герметичность стыков; попытка устранить течь чрезмерной затяжкой может повредить прокладку, резьбу или крышку.
