Палец навески L-140 мм для мототрактора Shifeng 240

Палец навески L-140 мм для мототрактора Shifeng 240

Крепёжный палец длиной 140 мм используется при сборке и ремонте шарнирных соединений навески мототрактора Shifeng 240. Это одна из тех деталей, которые изнашиваются быстрее остальных: через шарниры навески проходит вся тяговая нагрузка, а при работе с плугом, культиватором или прицепом соединение постоянно принимает удары и переменное усилие. Замена разбитого пальца — обычная сервисная процедура, после которой шарнир снова работает без люфта, а навесное орудие перестаёт гулять на ходу.

Конструкция

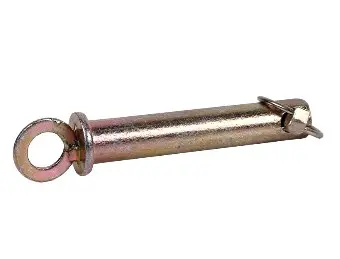

Деталь выполнена в виде цилиндрического стержня с гладкой поверхностью и головкой в форме кольцевой проушины. Кольцо позволяет вставлять и вынимать палец руками, без выколотки и молотка, а ещё за него удобно привязать шнур или страховочную цепочку, чтобы деталь не потерялась в поле. С противоположной стороны стержень удерживает пружинный замок-скоба, который защёлкивается на теле пальца и не даёт ему выйти из проушины. Стальная поверхность покрыта жёлтым цинком — такое покрытие сдерживает появление ржавчины, когда техника стоит под открытым небом или работает во влажном грунте.

Где применяется

Shifeng 240 комплектуется трёхточечной навеской первой категории, и именно в её шарнирах работают пальцы такого типа: соединение нижних тяг с орудием, крепление верхней центральной тяги, стыковка раскосов и подвес прицепного устройства. Длина 140 мм рассчитана на проушины, через которые палец проходит вместе с проставками или сквозь широкую вилку, поэтому более короткий крепёж в таком месте не удержится.

Как подобрать

• Измерьте посадочный диаметр отверстия в проушине и сверьте со снятой деталью — палец должен заходить плотно, но без закусывания.
• Проверьте рабочую длину: между щёками проушины нужен запас под фиксатор, иначе замок не встанет на место.
• Осмотрите старый палец: выработка ступенькой, овальность или изгиб — повод менять деталь, а не подгонять её.
• Если разбито и само отверстие в тяге, одной заменой пальца люфт не убрать — потребуется ремонт проушины.

Преимущества

• Кольцевая головка даёт удобный хват — навесное орудие перецепляют в поле руками, без дополнительного инструмента.
• Пружинный фиксатор ставится и снимается за секунды и теряется заметно реже, чем обычный разводной шплинт.
• Оцинкованная поверхность меньше прикипает в проушине, поэтому при следующей разборке палец выходит легче.

Установка

Перед монтажом очистите отверстия проушин от грязи и старой смазки, при необходимости пройдите их развёрткой или круглым напильником, если металл забился. Стержень смажьте — консистентная смазка снижает износ и не даёт соединению закиснуть. После сборки обязательно защёлкните фиксатор и убедитесь, что он полностью обхватил стержень: потерянный в борозде палец обычно означает и потерянное орудие. Первые часы после замены стоит прислушиваться к соединению — если стук остался, зазор вероятнее всего в самой проушине.

Держать один-два запасных пальца в ящике с инструментом — привычная практика владельца мототрактора, который часто меняет навесное оборудование: деталь мелкая, но без неё техника не выйдет в работу.
