Лепестковый клапан впуска Yamaha JOG 2JA

Лепестковый клапан впуска Yamaha JOG 2JA

Клапан предназначен для впускной системы двухтактного двигателя скутера Yamaha JOG с обозначением 2JA. Он пропускает топливно-воздушную смесь в картер и препятствует ее обратному движению во впускной тракт. Исправная работа этой детали непосредственно влияет на наполнение двигателя, запуск, устойчивость холостого хода и реакцию мотора при открытии газа.

Как работает лепестковый клапан

При движении поршня вверх давление в картере снижается, поэтому гибкие лепестки приоткрываются и пропускают свежую смесь со стороны впуска. Когда поршень движется вниз и давление возрастает, лепестки прижимаются к основанию. Такое автоматическое открытие и закрытие превращает клапан в односторонний канал: смесь поступает в нужной фазе и не выбрасывается обратно в сторону карбюратора.

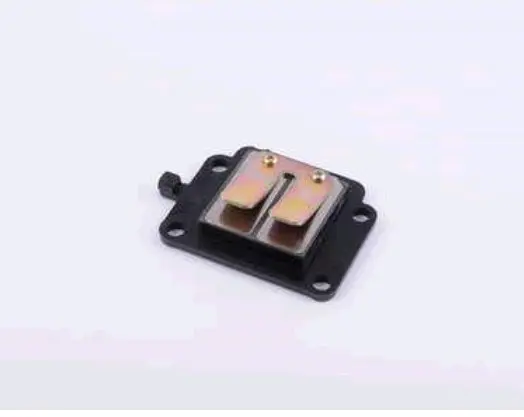

Конструкция этой модели включает плоское основание, два лепестка с ограничителями хода и четыре отверстия для крепления. Лепестки закреплены отдельными винтами. Ограничители задают допустимое направление их открытия и не дают пластинам чрезмерно отгибаться. Для нормальной работы поверхности лепестков должны ровно прилегать к посадочной плоскости без заметного зазора.

Когда деталь требует проверки

Состояние клапана оценивают при затрудненном запуске, нестабильном холостом ходе, провалах во время набора оборотов или обратном выбросе смеси во впуск. Причиной могут быть трещины, сколы, деформация, потеря упругости либо неплотное прилегание лепестков. Перед заменой также стоит исключить загрязнение карбюратора, подсос воздуха, неисправность зажигания и другие причины похожих симптомов.

• Плотность прилегания: закрытые лепестки должны без перекоса соприкасаться с основанием по всей рабочей кромке.
• Состояние пластин: трещины, надломы, отслоения и устойчиво приподнятые края являются основанием для замены.
• Крепление: винты и ограничители должны быть установлены ровно, без ослабления и механических повреждений.
• Посадочная зона: следы загрязнений или повреждение сопрягаемых поверхностей могут нарушить герметичность впуска.

Подбор и совместимость

Основной ориентир для подбора — применение Yamaha JOG 2JA. Перед заказом сравните старую деталь по форме основания, расположению четырех крепежных отверстий, числу лепестков, положению ограничителей и контуру впускного окна. Одного названия JOG недостаточно для всех поколений скутера: в разных модификациях применяются отличающиеся впускные детали. Если двигатель или впуск ранее меняли, сопоставление снятого клапана особенно важно.

Размеры основания и расстояния между отверстиями необходимо проверять непосредственно по демонтированной детали или по документации конкретной модификации. Прокладки и другие уплотнения оцениваются отдельно, поскольку их наличие вместе с клапаном не подтверждено. Новый клапан не следует подбирать только по внешнему сходству: несовпадение посадочного контура или креплений исключает правильную установку.

Рекомендации по установке

Монтаж выполняют на чистые и ровные сопрягаемые поверхности впускного тракта. До сборки удаляют остатки прежнего уплотнения и загрязнения, не повреждая плоскости прилегания. Лепестки должны свободно двигаться в предусмотренном направлении, а крепеж затягивают равномерно по требованиям сервисной документации Yamaha для конкретного двигателя. После сборки проверяют герметичность соединения и отсутствие посторонних предметов во впуске.

Клапан подходит для штатного ремонта впуска Yamaha JOG 2JA, когда прежняя деталь потеряла плотность, получила механические повреждения или перестала правильно закрываться. Точная сверка конфигурации перед монтажом помогает восстановить нормальное направление потока смеси и избежать повторной разборки скутера.
