Впускной лепестковый клапан Yamaha CV80

Впускной лепестковый клапан Yamaha CV80

Клапан предназначен для впускной системы скутера Yamaha CV80 с двухтактным двигателем. Он устанавливается между впускным коллектором и картером и управляет движением топливовоздушной смеси за счет перепадов давления. При разрежении лепестки приподнимаются и открывают проход к картеру, а при изменении давления возвращаются к седлу. Такое действие ограничивает обратный выброс смеси во впускной тракт.

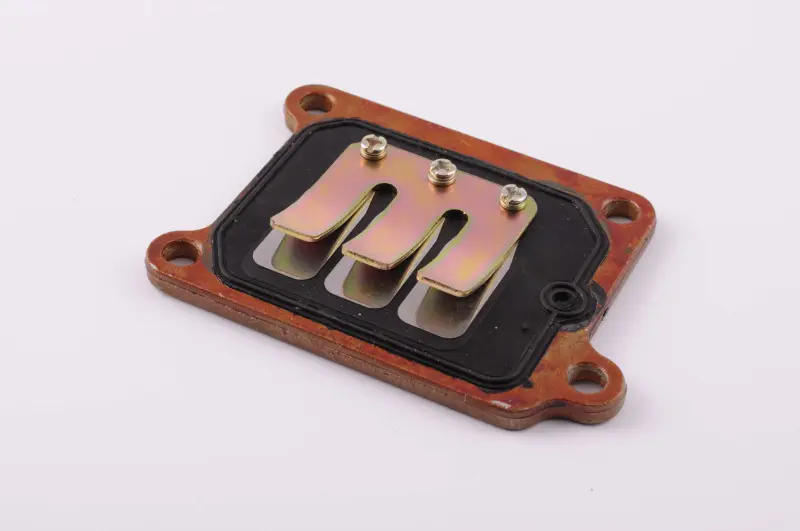

Конструкция включает основание с четырьмя крепежными отверстиями, три отдельных лепестка и ограничители их подъема. Каждый лепесток перекрывает свое впускное окно. Исправная деталь должна закрываться без заметного зазора, свободно реагировать на перепад давления и не иметь трещин, сколов либо деформации. От состояния этих частей зависит герметичность впуска и правильное наполнение картера на разных режимах работы мотора.

Когда клапан требует проверки

Диагностика впуска уместна при затрудненном запуске, нестабильной работе, ухудшении реакции на ручку газа или обратном выбросе смеси в сторону карбюратора. Подобные признаки могут иметь несколько причин, поэтому перед заменой проверяют не только лепестки, но и прокладку, плоскости соединения, впускной коллектор, карбюратор и отсутствие посторонних частиц в каналах.

Снятый клапан осматривают при хорошем освещении. Лепестки должны прилегать к седлу по всей рабочей кромке. Недопустимы трещины, надломы, выраженный изгиб и повреждение ограничителей. Загрязнение окон мешает свободному проходу смеси, а остатки старой прокладки способны нарушить плотность соединения корпуса с картером.

Что сравнить перед покупкой

• Модель техники: изделие подбирается для Yamaha CV80; обозначение модели и исполнение скутера следует проверить по документам на технику.
• Форма основания: сравните внешний контур, расположение четырех крепежных отверстий и ориентацию корпуса со снятой деталью.
• Впускные окна: их количество, расположение и направление установки должны соответствовать прежнему клапану.
• Сопрягаемые детали: проверьте форму коллектора, посадочную плоскость картера и применяемую прокладку.
• Состояние ограничителей: они не должны быть погнуты или повреждены, поскольку задают допустимое открытие лепестков.

Подбор только по объему двигателя недостаточен: у похожих двухтактных скутеров могут различаться контур корпуса, межосевое расположение крепежа и конфигурация впуска. Надежнее одновременно сверить модель Yamaha CV80 и геометрию демонтированного клапана. Если двигатель или впуск ранее заменялись, ориентироваться нужно на фактически установленную конфигурацию.

Установка и обслуживание

Перед монтажом контактные поверхности картера и впускного узла очищают от остатков прежней прокладки и загрязнений, не допуская попадания частиц внутрь двигателя. Клапан и прокладку устанавливают в правильной последовательности и ориентации, после чего крепеж затягивают равномерно. Перекос основания способен ухудшить прилегание и создать негерметичность во впуске.

После сборки проверяют надежность соединений карбюратора и коллектора, правильность прокладки шлангов и отсутствие подсоса воздуха. Первый запуск проводят с контролем холостого хода и реакции двигателя на плавное открытие газа. Самостоятельно подгибать ограничители или пытаться выправить поврежденные лепестки не следует: изменение их формы нарушает предусмотренный ход. При трещинах, стойкой деформации либо неплотном прилегании клапан заменяют.

Эта деталь подходит для восстановления штатной работы впуска Yamaha CV80 при подтвержденном совпадении посадочной геометрии. Точная проверка модели, крепежа, окон и сопрягаемых поверхностей до разборки помогает избежать повторного монтажа и сразу подготовить подходящую прокладку.
