Дизельный двигатель для мотоблока 186F 9 л.с., шпонка под 25, AMG

Дизельный двигатель 186F мощностью 9 л.с. предназначен для мотоблока и служит источником привода его трансмиссии. Обозначение товара — AMG, исполнение выходного соединения — «шпонка под 25». Такой двигатель подбирают при замене изношенного или повреждённого мотора, когда восстановление прежнего требует значительных затрат. Чтобы сохранить правильную работу привода, при подборе учитывают не только мощность, но и посадочные размеры, расположение вала и креплений.

Конструкция и передача усилия

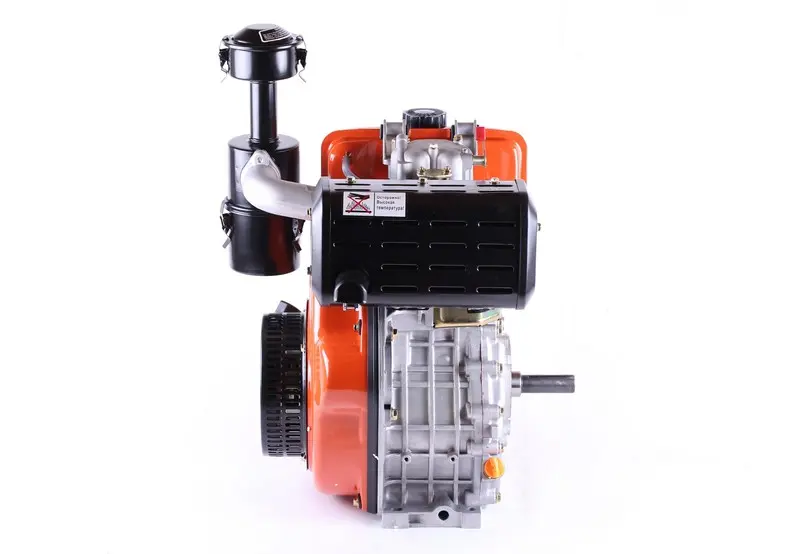

Двигатель имеет выступающий выходной вал со шпоночным пазом, корпус с опорными креплениями, топливный бак, воздушный фильтр и глушитель с защитным кожухом. Шпонка передаёт крутящий момент между валом и установленной на нём приводной деталью. Соединение должно соответствовать ответной посадке: чрезмерный зазор вызывает удары и разбивает паз, а попытка собрать детали с натягом без проверки размеров может повредить вал и ступицу.

Когда требуется замена

Повод оценить состояние прежнего двигателя — устойчивое снижение тяги под привычной нагрузкой, затруднённый запуск, повышенный расход масла, посторонний стук или повреждение картера и креплений. Эти признаки сами по себе ещё не означают, что мотор нужно менять целиком: сначала выясняют причину неисправности и сравнивают объём ремонта со стоимостью замены. Отдельно осматривают выходной вал. Изношенный шпоночный паз и повреждённая посадка могут мешать надёжному соединению даже при исправной внутренней части двигателя.

Что сверить со снятым мотором

Обозначение 186F и мощность 9 л.с. используют как отправную точку подбора. Затем сравнивают расстояния между крепёжными отверстиями, высоту оси вала относительно опорной поверхности и свободное место на раме. Проверяют, не будут ли бак, фильтр или глушитель мешать соседним деталям, останется ли доступ к органам управления и точкам обслуживания. Несовпадение креплений нельзя компенсировать перекосом корпуса или притягиванием двигателя болтами к неровной площадке.

Для выходного соединения сверяют диаметр и длину выступающей части вала, размеры шпоночного паза, способ осевой фиксации и направление вращения. Формулировку «шпонка под 25» сопоставляют с фактическими размерами соединяемых деталей. Также проверяют посадку шкива или муфты, если они используются в приводе мотоблока. Ошибка здесь приводит к смещению линии привода, вибрации, ускоренному износу посадки и дополнительной нагрузке на опоры вала.

Установка и проверка

Мотор устанавливают на очищенную ровную площадку, предварительно осмотрев раму, крепёж, шпонку и ответную приводную деталь. Повреждённую шпонку и крепёж заменяют; разбитую ступицу не переносят на новый вал. Двигатель закрепляют без перекоса, соединяют привод и проверяют его соосность. Если передача ременная, положение шкивов и натяжение ремня выставляют по требованиям самой техники. Органы управления подключают так, чтобы тяги и тросы двигались свободно и не касались горячих частей.

До первого запуска проверяют заправку двигателя маслом и топливом по его инструкции, надёжность креплений и установку защитных деталей. После запуска оценивают работу без нагрузки, отсутствие течей, необычного стука и выраженной вибрации. Нагрузку увеличивают в порядке, указанном изготовителем двигателя. Если соединение привода шумит или заметно бьёт, мотор останавливают и проверяют посадку и центровку.
