Лепестковый клапан STEEL MARK для Honda DIO AF18/AF27

Лепестковый клапан STEEL MARK для Honda DIO AF18/AF27

Клапан предназначен для впускной системы двухтактных скутеров Honda DIO семейства AF18/AF27 с двигателем объемом 50 см³. Он управляет поступлением топливно-воздушной смеси из впускного тракта в картер двигателя: лепестки открываются под действием разрежения, а при изменении давления закрываются и ограничивают обратное движение смеси. Работа происходит автоматически, без отдельного привода или регулировочного механизма.

Назначение и конструкция

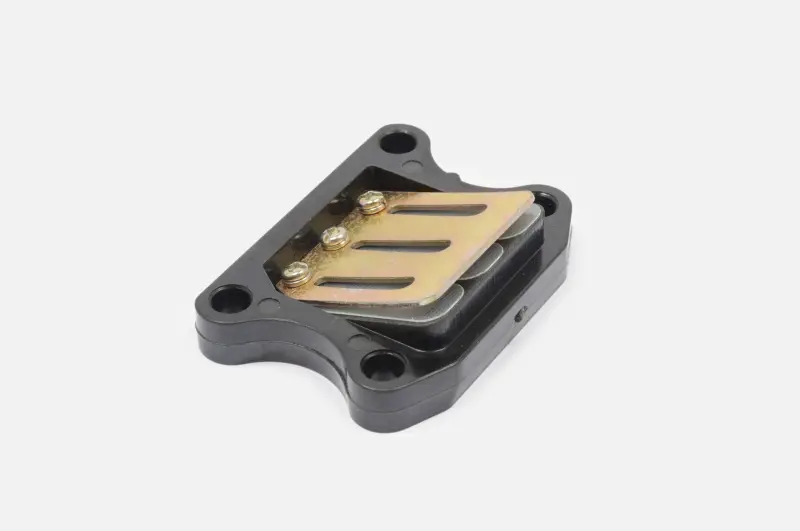

Деталь выполнена в виде собранного клапанного блока. Черный корпус имеет четыре монтажных отверстия, а лепестковая часть закрыта пластиной-ограничителем с тремя продольными прорезями. Пластина закреплена тремя винтами и ограничивает ход лепестков при открытии. Такая компоновка соответствует назначению детали во впуске двухтактного двигателя, где клапан постоянно реагирует на пульсации давления.

Исправное прилегание лепестков к седлу необходимо для контролируемого наполнения картера смесью. Износ, деформация, сколы, трещины или заметный зазор между лепестком и седлом могут нарушать работу впуска. Проверка клапана уместна при нестабильной реакции на ручку газа, провалах при разгоне, затрудненном запуске или подозрении на обратный выброс смеси в сторону карбюратора. Такие признаки не всегда связаны только с клапаном, поэтому одновременно оценивают герметичность впуска, состояние карбюратора и уплотнений.

Что проверить при подборе

• Модель скутера: позиция заявлена для Honda DIO AF18/AF27; обозначение рамы и фактическую конфигурацию двигателя проверяют до разборки.
• Форма корпуса: сравните общий контур, посадочную плоскость и ориентацию клапана со снятой деталью.
• Крепление: должны совпадать количество, расположение и расстояния между четырьмя монтажными отверстиями.
• Впускные окна: их положение и конфигурация должны соответствовать посадочному месту и сопрягаемому патрубку.
• Уплотнение: перед сборкой отдельно проверьте состояние прокладок и прилегающих поверхностей; наличие прокладок в наборе не заявлено.

Название AF18/AF27 используют для нескольких исполнений семейства DIO, поэтому одной надписи на облицовке скутера недостаточно для окончательного выбора. На технике после ремонта или замены двигателя могут стоять детали другой конфигурации. Надежнее сопоставить новый клапан со снятым блоком по контуру основания, крепежным точкам, направлению установки и форме каналов. Не следует подбирать его только по объему двигателя: у разных серий 50-кубовых скутеров геометрия впуска может отличаться.

Установка и обслуживание

Монтаж выполняют на чистые и ровные сопрягаемые поверхности. Остатки старого уплотнения и загрязнения удаляют так, чтобы они не попали во впуск. Перед установкой проверяют целостность лепестков, отсутствие посторонних частиц под ними, состояние седла и корпуса. Крепеж затягивают равномерно в соответствии с сервисными требованиями конкретного двигателя, не допуская перекоса корпуса.

Не нужно отгибать лепестки или изменять форму ограничительной пластины для увеличения их хода. Руководство Honda по обслуживанию двухтактных двигателей предписывает оценивать клапан на усталость и повреждения, а также проверять седло на трещины, дефекты и зазор относительно лепестков. При неисправности клапанный блок заменяют в сборе. После монтажа проверяют герметичность впускных соединений и работу двигателя на запуске, холостом ходу и при плавном открытии газа.

STEEL MARK для Honda DIO AF18/AF27 подходит для штатного ремонта впуска, когда установленный клапан поврежден, деформирован либо перестал плотно работать с седлом. Точное сопоставление посадочной геометрии до установки помогает избежать повторной разборки и выбрать деталь под фактическую конфигурацию скутера.
