Лепестковый впускной клапан 2T Aprilia, Gilera, Piaggio, горизонтальный цилиндр

Лепестковый впускной клапан для двухтактного двигателя

Клапан предназначен для впуска топливно-воздушной смеси в двухтактные двигатели скутеров Aprilia, Gilera и Piaggio с горизонтальным расположением цилиндра. Он устанавливается во впускном тракте между впускным коллектором и картером двигателя и пропускает смесь в одном направлении. Деталь подходит для ремонта штатной впускной системы, когда старый клапан поврежден, его лепестки потеряли плотность прилегания либо корпус не обеспечивает нормальную посадку.

Как работает клапан

Работа лепестков связана с изменением давления в картере двухтактного мотора. При разрежении они открываются и пропускают свежую смесь внутрь, а при повышении давления прижимаются к седлу и препятствуют ее обратному выходу во впускной тракт. Для устойчивой работы двигателя лепестки должны свободно открываться, без задержки возвращаться в закрытое положение и равномерно прилегать к опорной поверхности.

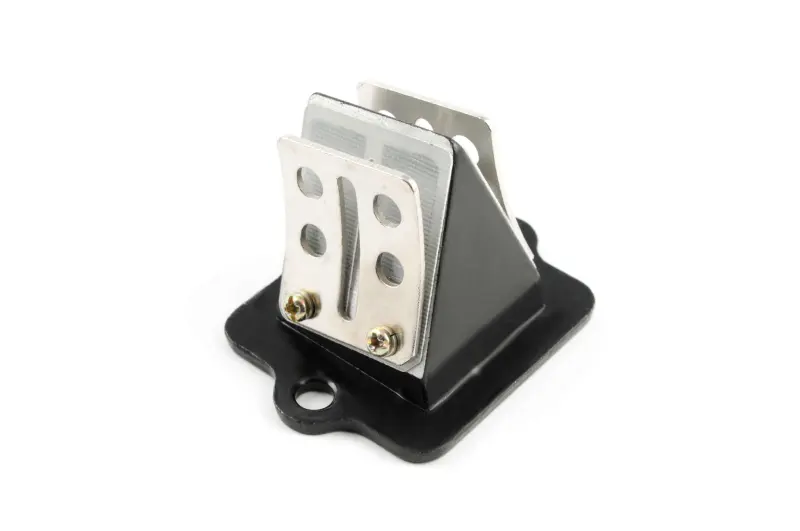

Конструкция представляет собой клапанный блок с монтажным основанием, клиновидной клеткой, лепестковыми пластинами и ограничителями их хода. Пластины закреплены винтами. Ограничители контролируют величину открытия и не дают лепесткам чрезмерно изгибаться во время работы. Такая компоновка позволяет устанавливать клапан как единый узел и проверять состояние основных деталей до монтажа.

Практическая польза конструкции

• Односторонняя работа лепестков ограничивает обратный выброс смеси, поэтому исправный клапан помогает сохранять нормальное наполнение картера на разных режимах двигателя.
• Клапанный блок объединяет основание, лепестки и ограничители хода, что позволяет заменить изношенную впускную деталь целиком и восстановить предусмотренную конфигурацию узла.
• Разборное крепление пластин дает возможность осмотреть их прилегание, крепеж и ограничители до установки, не разбирая остальные детали двигателя.

Когда требуется проверка или замена

Состояние клапана проверяют при затрудненном запуске, нестабильной работе на холостом ходу, провалах при открытии газа или заметном обратном выбросе смеси со стороны впуска. Эти признаки могут иметь и другие причины, поэтому одновременно оценивают герметичность впускного тракта, состояние коллектора, карбюратора и соединений. Сам клапан осматривают на трещины, деформацию клетки, повреждение ограничителей и ослабление крепежа.

Особое внимание уделяют положению лепестков в покое. Пластины не должны иметь сколов, надрывов, выраженного изгиба или заметного зазора относительно седла. Рабочие окна должны оставаться чистыми, а лепестки — двигаться без заедания. Попытка выправить поврежденную пластину не восстанавливает ее исходные свойства; при дефектах надежнее установить исправный клапанный блок.

Как правильно подобрать

Указание Aprilia, Gilera и Piaggio определяет семейство применения, однако одной марки скутера для выбора недостаточно. Перед заказом убедитесь, что двигатель двухтактный и имеет горизонтальный цилиндр. Затем сопоставьте старую деталь по форме монтажного основания, расположению крепежных отверстий, габаритам клапанной клетки, направлению установки и соединению с впускным коллектором. У разных годов выпуска и модификаций одной модели могут применяться разные двигатели и варианты впуска.

Не выбирайте этот клапан только по внешнему сходству скутера или названию модели. Надежнее ориентироваться на тип установленного двигателя и геометрию снятого узла. Если мотор ранее ремонтировался или переоборудовался, сравнение с фактически установленной деталью особенно важно. Размеры, форма фланца и положение отверстий должны совпадать без доработки корпуса.

Рекомендации по установке

Перед монтажом очистите сопрягаемые поверхности от остатков старого уплотнения и загрязнений, не допуская их попадания во впускное отверстие и картер. Используйте исправную прокладку предусмотренного для двигателя типа. Клапан устанавливают в штатном направлении, после чего крепеж затягивают равномерно с усилием, указанным в сервисных данных конкретного скутера. Перекос основания или негерметичное соединение способны вызвать подсос воздуха и нарушить работу впуска.

После сборки проверьте посадку коллектора, надежность соединений и отсутствие утечек. Первый запуск выполняют без резких перегазовок, оценивая устойчивость холостого хода и реакцию двигателя на плавное открытие газа. Правильно подобранный и установленный лепестковый клапан возвращает впускной системе штатный принцип работы без изменения конфигурации двухтактного мотора.
