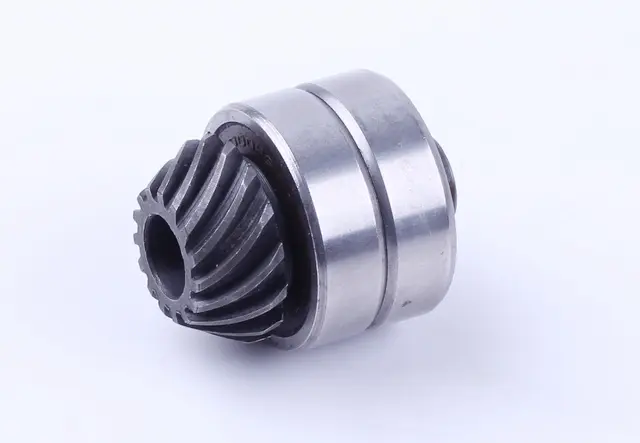

Шестерня редуктора мотокосы 7T с подшипником AMG

Шестерня редуктора мотокосы 7T с подшипником AMG предназначена для передачи вращения внутри редуктора. Зубья работают в зацеплении с ответной шестернёй, а подшипник поддерживает вращающуюся деталь и помогает сохранять её положение под нагрузкой. При ремонте здесь важны и состояние зубьев, и точность посадки: люфт опоры нарушает зацепление и ускоряет износ зубчатой пары.

Конструкция и причины замены

Деталь имеет центральное отверстие, наклонные зубья и установленный подшипник. При подборе нужно учитывать всю сборку: совпадения только наружной формы шестерни недостаточно. Обозначение 7T сохраняют при сверке, но дополнительно проверяют присоединение к валу, геометрию зубчатой части и посадочные поверхности подшипника.

Поводом для осмотра редуктора становятся нарастающий гул, хруст, заметный люфт или вращение с заеданием. После разборки шестерню проверяют на сколы, трещины, выкрашивание и неравномерную выработку зубьев. У подшипника оценивают плавность хода и люфт: шероховатое вращение и подклинивание требуют внимания даже при целых зубьях. Один лишь шум не определяет причину неисправности, поэтому осматривают обе шестерни и их опоры.

Что сверить со снятой деталью

• Форму центрального отверстия и способ соединения с валом, включая профиль внутренних выступов, если они есть.
• Количество, направление наклона и профиль зубьев, наружный диаметр зубчатой части.
• Общую длину сборки, положение уступов и расстояния между посадочными поверхностями.
• Размеры подшипника, его положение относительно шестерни и способ фиксации в корпусе.

Сравнение проводят по очищенной снятой детали и измерениям. Близкая по размеру шестерня может войти в корпус, но неправильно зацепляться с ответной: это приводит к шуму, нагреву и повреждению зубьев. Несоответствие посадки подшипника создаёт люфт либо чрезмерный натяг. Нельзя компенсировать такую разницу ударами, стачиванием зубьев или случайными прокладками.

Установка и проверка

Работу начинают на остановленной мотокосе, исключив случайный запуск. При разборке сохраняют порядок расположения фиксаторов, шайб и регулировочных деталей, если они предусмотрены конструкцией. Из корпуса удаляют старую смазку и частицы износа, осматривают ответную шестерню, вал, посадочные места и уплотнения. Повреждённая ответная шестерня быстро изнашивает новую, поэтому состояние пары оценивают вместе.

Сборку устанавливают без перекоса. При запрессовке подшипника усилие прикладывают к кольцу, которое садится с натягом; передавать его через тела качения нельзя. Фиксаторы возвращают на свои места, смазку и порядок регулировки выбирают по требованиям конкретного редуктора. После сборки проверяют плавность вращения и отсутствие заеданий. Краткую проверку работы выполняют с установленными защитными деталями; при хрусте, сильной вибрации или быстром нагреве мотокосу останавливают и повторно проверяют сборку.
