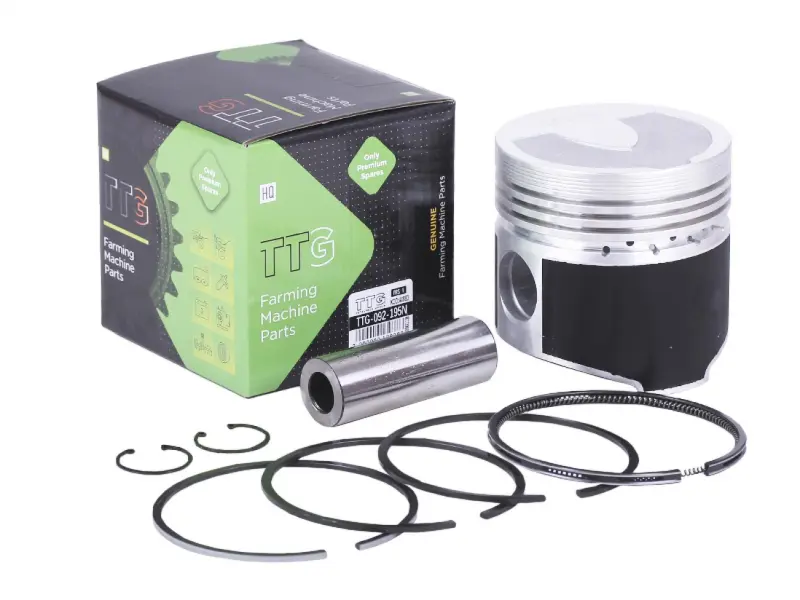

Поршень мотоблока 195N (12Hp) STD Ø95,00 мм (ZUBR) TTG AMG-4

Поршень для двигателя мотоблока 195N (12Hp) с обозначениями ZUBR, TTG и AMG-4. Размер Ø95,00 мм и обозначение STD указывают на стандартный размер, который нужно сопоставить с состоянием цилиндра. Поршень воспринимает давление газов и через палец передаёт усилие шатуну. Вместе с кольцами он обеспечивает уплотнение в цилиндре, а его юбка направляет движение при каждом ходе.

Конструкция и причины замены

У поршня предусмотрены канавки под кольца, боковое отверстие под палец и фигурная выемка на днище. На юбке есть тёмные участки покрытия. При подборе важны не только наружный диаметр, но и геометрия днища, расположение канавок и положение отверстия под палец: эти особенности определяют, как деталь будет работать в собранном двигателе.

Поршень меняют при глубоких задирах, трещинах, повреждении юбки, разбитых канавках колец или износе отверстия под палец. Поводом для проверки служат падение компрессии, повышенный расход масла, дымление и посторонний стук. По одному такому признаку нельзя определить виновную деталь: после разборки оценивают поршень, кольца и цилиндр, чтобы замена устранила причину неисправности.

Что сверить при подборе

STD означает стандартный, а не ремонтный размер. Если цилиндр уже растачивали или он сильно изношен, устанавливать стандартный поршень только по совпадению обозначения двигателя нельзя. Измеряют диаметр цилиндра, его овальность и конусность, затем проверяют требуемый зазор между поршнем и цилиндром по документации двигателя. Надпись Ø95,00 не заменяет этих измерений и сама по себе не задаёт монтажный зазор.

Со снятой деталью сравнивают общую высоту, расстояние от оси пальца до днища, форму выемки, диаметр и длину пальца. Также сверяют число и ширину канавок, размеры подходящих колец и способ фиксации пальца. Ошибка в высоте или форме днища может нарушить работу механизма и привести к контакту деталей; неподходящие кольца не обеспечат правильного уплотнения.

Особенности установки

Перед сборкой очищают сопрягаемые поверхности и проверяют цилиндр на задиры и следы перегрева. Осматривают палец, его посадку в шатуне и стопорные элементы. Кольца подбирают под канавки поршня и состояние цилиндра; их зазоры в замках и канавках проверяют отдельно. Изношенные сопряжённые детали нельзя оставлять без внимания, иначе новый поршень быстро получит те же повреждения.

Поршень ориентируют по указаниям для двигателя, а кольца устанавливают с соблюдением их порядка и направления. Палец и трущиеся поверхности смазывают моторным маслом, стопоры надёжно размещают в посадочных канавках. При вводе в цилиндр кольца сжимают подходящим приспособлением: усилием проталкивать поршень нельзя, чтобы не сломать кольцо и не повредить его канавку.

После сборки проверяют свободное перемещение механизма без заеданий. Слишком малый зазор повышает риск прихвата при нагреве, слишком большой вызывает стук и ухудшает уплотнение. Если прежний поршень пострадал от перегрева или недостатка смазки, причину устраняют до запуска; режим первоначальной работы после ремонта выбирают по требованиям изготовителя двигателя.
