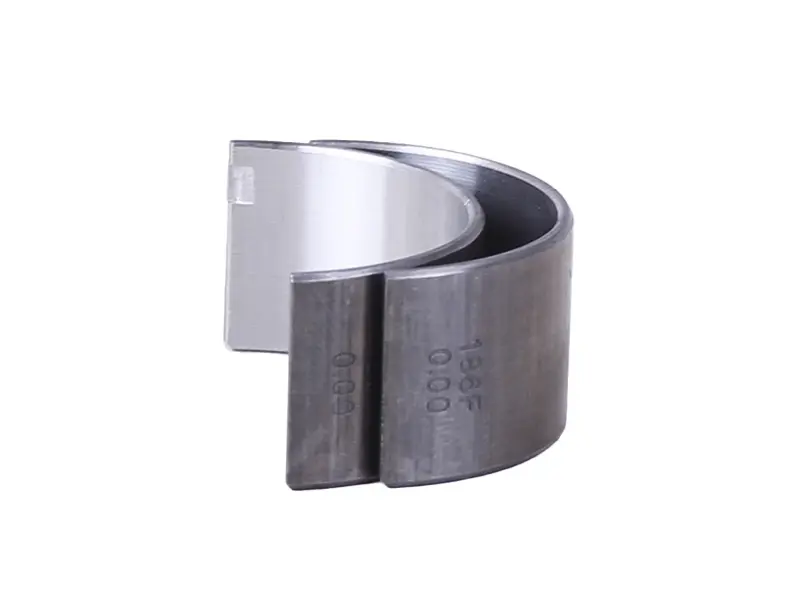

Вкладыши шатуна для мотоблока 186F (9 л.с.) TTG AMG-5

Вкладыши шатуна для двигателя мотоблока 186F (9 л.с.) TTG AMG-5 устанавливаются в нижней головке шатуна, охватывающей шатунную шейку коленчатого вала. Они образуют поверхность подшипника скольжения: при нормальной подаче масла между вкладышами и шейкой сохраняется масляная плёнка, которая разделяет трущиеся поверхности и помогает передавать нагрузку от шатуна на вал.

Конструкция и назначение

Вкладыши имеют форму разъёмных полуколец с гладкой внутренней поверхностью. Такая конструкция позволяет собрать подшипник вокруг шейки при установке крышки шатуна. На детали нанесено обозначение 186F. При подборе учитывают не только обозначение двигателя, но и фактическое состояние коленвала: после ремонта шейка может отличаться от первоначального размера.

Работа вкладышей зависит от правильного зазора, чистоты масла и состояния сопрягаемых поверхностей. Слишком тесная посадка мешает образованию масляной плёнки и может привести к перегреву и прихвату. Чрезмерный зазор вызывает ударные нагрузки и ускоряет износ. Новые вкладыши не исправляют овальность, задиры или другие повреждения шейки.

Когда требуется замена

Поводом проверить шатунный подшипник служат стук в нижней части двигателя, металлические частицы в масле и обнаруженный при разборке люфт. На снятых вкладышах ищут глубокие риски, выкрашивание, следы перегрева и неравномерную выработку. Эти признаки требуют проверки сопряжения: по одному звуку нельзя достоверно определить, какая деталь изношена.

Вкладыши часто повреждаются при недостатке смазки, попадании абразивных частиц или работе с неправильным зазором. Если вкладыш провернулся, нужно осмотреть постель в шатуне и крышке, а также шейку коленвала. Установка новых деталей в повреждённое посадочное место может быстро привести к повторной поломке.

Что сверить при подборе

• Обозначения на снятых вкладышах и сведения о предыдущем ремонте коленчатого вала.
• Ширину, толщину и форму вкладышей, расположение фиксирующих выступов и других конструктивных элементов.
• Диаметр шейки, её овальность и конусность, состояние поверхности и посадочного места в шатуне.
• Требуемый зазор по документации двигателя; совпадение внешнего вида его не подтверждает.

Особенности установки

Шатун и его крышку сохраняют в исходной паре и ориентации. Перед сборкой очищают посадочные поверхности и масляные каналы, проверяют отсутствие заусенцев и загрязнений. Вкладыши должны правильно лечь в постели, а предусмотренные конструкцией фиксаторы — занять свои места. Подпиливать края или шлифовать вкладыши для подгонки нельзя.

Рабочие поверхности смазывают при сборке, затем проверяют зазор предусмотренным для двигателя способом. Крепёж крышки затягивают в установленной последовательности и с моментом из ремонтной документации. Одновременно оценивают состояние крепежа, шатуна и коленвала; повреждённые детали требуют отдельного решения. После затяжки проверяют плавность вращения без заеданий. Если подшипник закусывает, причину устраняют до запуска двигателя.
