Реле электростартера 4T GY6 125/150 TTG AMG

Реле электростартера 4T GY6 125/150 TTG AMG управляет подачей питания от аккумулятора к стартеру при запуске двигателя. Обозначение 4T относится к четырёхтактному двигателю. Реле замыкает силовые контакты по сигналу управления и размыкает их после отпускания кнопки запуска. Благодаря этому ток, необходимый стартеру, проходит через силовые выводы реле, а кнопка управляет его включением.

Конструкция и подключение

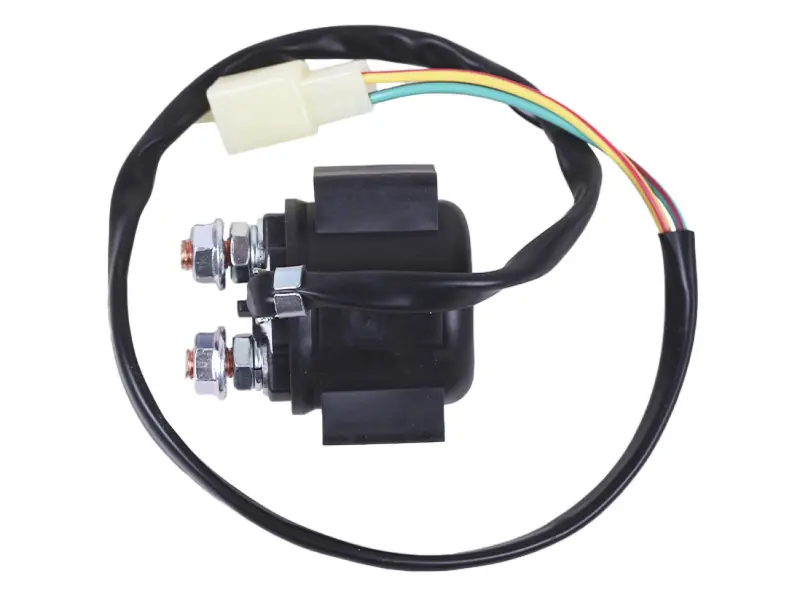

У реле чёрный корпус, два резьбовых силовых вывода с гайками и проводной жгут со светлым разъёмом. Силовые выводы служат для подключения кабелей аккумулятора и стартера, а разъём — для управляющей проводки. На корпусе предусмотрены выступающие элементы крепления. При замене нужно сопоставить их расположение со штатным держателем: реле должно закрепляться без перекоса, а кабели — подходить к выводам без натяжения.

Когда проверяют реле

Повод для проверки — отсутствие реакции стартера на кнопку, нерегулярное включение или щелчок без вращения двигателя. Подгоревшие силовые контакты могут плохо пропускать ток, а повреждение управляющей части — мешать срабатыванию. Если контакты залипают, стартер может продолжать работать после отпускания кнопки. Такие симптомы требуют проверки, но сами по себе ещё не доказывают неисправность реле: похожее поведение бывает при разряженном аккумуляторе, ослабленных наконечниках и плохом соединении с массой.

Что сверить со снятой деталью

• Форму разъёма, положение фиксатора, число и расположение контактов. Совпадение корпуса колодки не заменяет проверку назначения проводов.
• Рабочее напряжение и допустимую нагрузку по маркировке прежнего реле или документации техники.
• Расположение и размер силовых выводов, соответствие кабельным наконечникам и возможность закрыть соединения штатными защитными колпачками.
• Крепление корпуса, длину жгута и направление выхода проводов. После установки проводка не должна касаться горячих или движущихся деталей.

Цвет проводов сам по себе не определяет схему подключения. Ошибка в распиновке может привести к отсутствию запуска или повреждению проводки. Несоответствие силовых выводов наконечникам затрудняет надёжную затяжку, а слабый контакт вызывает нагрев соединения под нагрузкой.

Замена и контроль соединений

Работу начинают с выключенного зажигания и отключения минусовой клеммы аккумулятора. До снятия реле отмечают расположение кабелей и управляющего разъёма. Затем отсоединяют проводку и освобождают крепление. Одновременно осматривают наконечники, колодку и изоляцию: потемнение, оплавление или ослабшие контакты нужно устранить вместе с заменой реле, иначе нагрев и перебои могут сохраниться.

Новое реле закрепляют в штатном месте, подключают провода по схеме техники и затягивают соединения с предусмотренным для них усилием, не проворачивая выводы в корпусе. Защитные колпачки возвращают на место, жгут укладывают без перегибов и натяжения. После подключения аккумулятора проверяют кратковременный запуск и отключение стартера при отпускании кнопки. Если стартер продолжает работать, проверку прекращают и устраняют причину.
