Гибкий вал для прямой шлифмашины WT-0516/DT-0517

Гибкий вал для прямой шлифмашины WT-0516/DT-0517 передаёт вращение от привода к насадке, которую удерживают за отдельную рукоятку. Такое расположение удобно при обработке мелких деталей, кромок и участков с ограниченным доступом: направлять инструмент можно без необходимости перемещать весь корпус машины вслед за каждым движением руки. Характер обработки зависит от установленной насадки и возможностей привода.

Устройство и работа

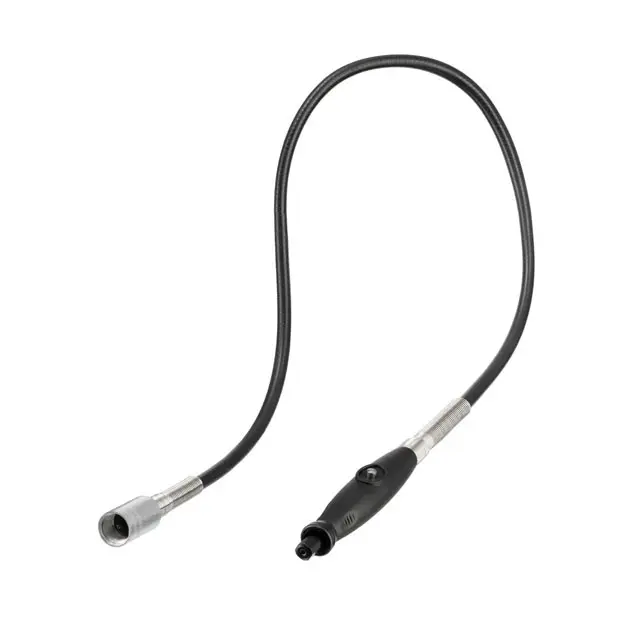

Вал имеет гибкую наружную оболочку чёрного цвета, соединительный наконечник со стороны машины и отдельную рукоятку на противоположном конце. Вращение передаётся внутри оболочки, а рукоятка позволяет направлять насадку в зоне обработки. Соединение с приводом и крепление насадки выполняют разные задачи, поэтому при подборе проверяют оба конца. Совпадения общей формы недостаточно: неподходящий наконечник может не войти в зацепление или не закрепиться до конца.

Когда нужна замена

Повод проверить гибкий вал — рывки насадки, необычный шум, заметная вибрация рукоятки, заедание или прекращение передачи вращения. Изломы оболочки, повреждения наконечников и люфт соединений также требуют внимания. Эти признаки не всегда означают повреждение самого вала: похожие проявления бывают при плохо закреплённой или погнутой насадке. Осмотр креплений помогает отделить неисправность передачи от проблемы с оснасткой.

Резкие перегибы, натяжение оболочки и чрезмерный нажим на насадку увеличивают нагрузку на гибкую передачу. Если рукоятка стала сильно нагреваться или вращение сопровождается заеданием, работу прекращают и проверяют причину. Продолжение обработки с такими симптомами может ускорить износ соединений и ухудшить управляемость насадки. Повреждённую оболочку нельзя считать исправной только потому, что вращение ещё передаётся.

Что сверить при подборе

Сравните со снятым валом форму приводного конца, способ его зацепления и фиксации, посадку соединительного наконечника и конструкцию рукоятки. Отдельно проверьте крепление оснастки и соответствие хвостовика используемой насадки. Длина должна позволять добраться до места обработки без натяжения и тесных петель. Допустимые обороты гибкой передачи и оснастки сверяют с режимом машины по их документации; внешнее сходство не подтверждает пригодность для одинаковой скорости.

Установка и проверка

Отсоедините машину от источника питания и снимите насадку. Освободите крепление старого вала, осмотрите ответную часть привода, резьбу при её наличии и детали фиксации. Удалите загрязнения с мест соединения. Установите новый вал по порядку, предусмотренному конструкцией машины: приводной конец должен войти в зацепление, а наконечник — занять своё место без перекоса. Не притягивайте креплением соединение, которое не садится свободно.

Проложите оболочку плавной дугой, исключив натяжение и касание вращающихся частей. После закрепления подходящей насадки выполните короткую проверку без нагрузки в разрешённом режиме. При биении, постороннем звуке или нагреве остановите машину. Вместе с валом стоит осмотреть зажим насадки и ответное крепление на приводе: их износ способен вызвать люфт даже после замены передачи. Ошибка подбора или неполная посадка наконечника приводит к проскальзыванию, вибрации и повреждению сопрягаемых деталей.
