Гибкий вал для гравера L-1850мм AZT

Гибкий вал для гравера длиной 1850 мм

Гибкий вал L-1850мм AZT передаёт вращение от привода гравера к ручному наконечнику с установленной насадкой. Он позволяет вести насадку по детали, не удерживая в руке корпус самого инструмента. Такое расположение удобно при обработке небольших участков, когда нужно контролировать направление движения и нажим. Возможность выполнять конкретную операцию зависит от гравера, насадки и обрабатываемого материала.

Устройство и работа

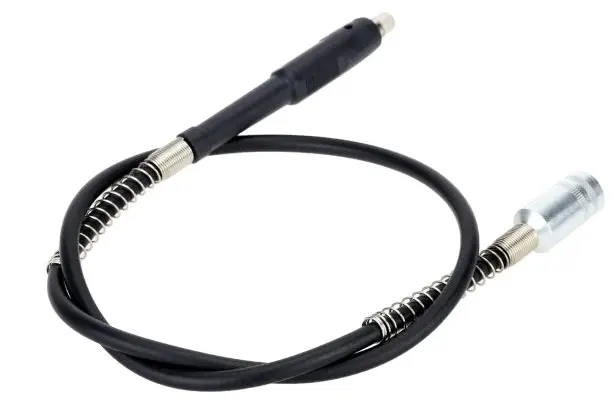

Вал имеет чёрную наружную оболочку, удлинённый ручной наконечник с одной стороны и соединительную часть с другой. У переходов к концевым частям расположены пружинные участки. Внутренний вращающийся сердечник передаёт крутящий момент вдоль гибкой оболочки, а наконечник служит для удержания и направления насадки.

Длина 1850 мм помогает разнести привод и место обработки, но требует продуманной укладки. Оболочку располагают свободной дугой, без тугих петель, заломов и натяжения. При чрезмерном изгибе сопротивление вращению возрастает: вал может сильнее греться, вибрировать и быстрее изнашиваться. Тянуть за него гравер или использовать оболочку для подвешивания инструмента не стоит.

Что сверить при подборе

Сравните со снятым валом не только длину, но и обе концевые части. Со стороны привода проверьте способ крепления оболочки, форму и размер соединения сердечника, глубину его посадки. Если соединение резьбовое, должны совпадать диаметр и шаг резьбы. Внешне близкие соединители могут различаться внутри, поэтому свободное навинчивание ещё не означает правильного зацепления привода.

На ручном наконечнике проверьте способ фиксации насадки и соответствие её хвостовика установленному зажиму. Неподходящий хвостовик нельзя надёжно удержать дополнительным усилием затяжки. Также сопоставьте допустимые обороты гибкого привода и насадки с режимами гравера по их документации. Ошибка в соединении может привести к проскальзыванию, повреждению концов сердечника или биению насадки.

Когда требуется замена

Повод осмотреть вал — рывки при вращении, прерывание передачи движения, необычный шум, нагрев или заметная вибрация ручного наконечника. Замены могут потребовать повреждённая оболочка, заломы и изношенные приводные концы. Эти признаки не всегда связаны только с валом: одновременно проверьте крепление к граверу, состояние зажима и прямолинейность хвостовика насадки. Плохо закреплённая или погнутая насадка тоже вызывает биение.

Установка и проверка

Отключите питание гравера и снимите насадку. Освободите крепление старого вала, запомнив расположение соединительных частей, затем осмотрите посадочные места и очистите их от загрязнений. Новый вал соединяйте в порядке, предусмотренном конструкцией гравера: сердечник должен войти в ответное соединение, а оболочка — закрепиться без перекоса. Не стягивайте несовпадающие детали силой.

После сборки уложите вал плавной дугой и выполните короткий пробный пуск на малой разрешённой скорости без нагрузки. Проверьте ровность вращения, отсутствие постороннего шума и быстрого нагрева. При рывках или биении остановите привод и проверьте посадку соединений. Смазку и её количество выбирайте по требованиям изготовителя гибкого привода; заполнять оболочку произвольным составом не следует.
