Храповик кикстартера 4T GY6 50, ведущая часть TTG AMG-4

Храповик TTG AMG-4 — ведущая часть механизма ножного запуска для 4T GY6 50. Обозначение 4T указывает на четырёхтактный двигатель. Деталь участвует в передаче усилия от кикстартера к двигателю во время запуска. Исправное зацепление позволяет провернуть двигатель нажатием на рычаг; изношенные зубья могут проскакивать под нагрузкой.

Конструкция и работа

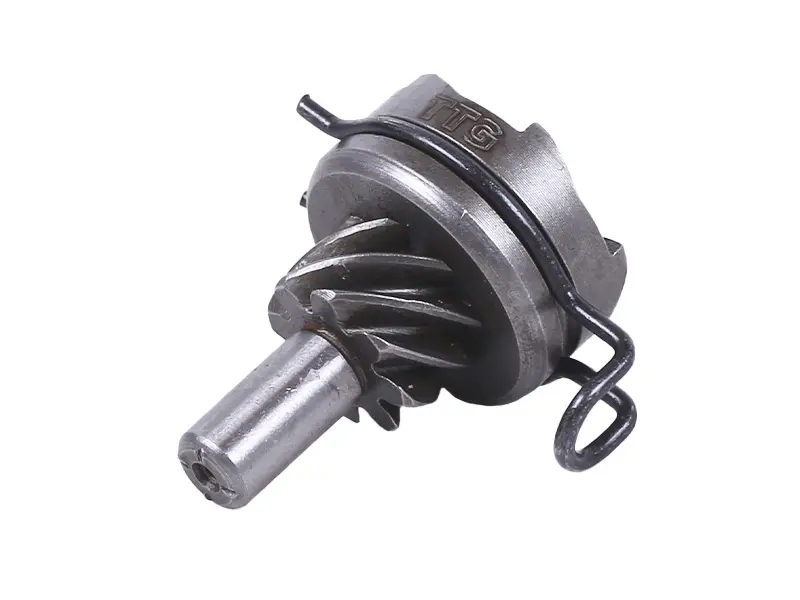

Храповик имеет выступающую цилиндрическую часть, косые зубья и широкую круглую часть корпуса. Снаружи проходит фигурная проволочная пружина, на корпусе нанесена маркировка TTG. При подборе значение имеют не только очертания зубьев, но и расположение пружины, форма выступов и посадочных поверхностей: от их соответствия зависит движение детали в механизме.

Во время нажатия на рычаг детали ножного запуска должны входить в зацепление и передавать усилие без срыва. После отпускания механизм должен возвращаться в исходное положение. Если храповик перемещается с перекосом, заедает или не выходит из зацепления, дальнейшие попытки запуска могут повредить соседние детали.

Когда нужна замена

Повод осмотреть храповик — рычаг проваливается без привычного сопротивления, слышен треск, запуск сопровождается проскальзыванием либо механизм периодически заклинивает. При разборке проверяют края зубьев: сколы, заметное округление и неравномерная выработка мешают надёжному зацеплению. Также оценивают посадочную поверхность, целостность корпуса и состояние проволочной пружины.

Такие симптомы бывают связаны и с ответной деталью, опорами или возвратным механизмом кикстартера. Поэтому вместе с храповиком осматривают сопряжённые зубья и места его установки. Новая деталь в паре с сильно изношенной ответной частью может продолжить проскакивать и быстро получить повреждения.

Что сверить при подборе

Сравнивайте храповик со снятой ведущей частью. Проверьте общую длину, диаметр и длину цилиндрического участка, диаметр круглой части, число и направление зубьев. Отдельно сопоставьте форму торца, выступы корпуса и конфигурацию проволочной пружины. Замеры лучше выполнять на очищенных поверхностях, учитывая выработку старой детали.

Совпадения общего вида недостаточно: разница в длине или расположении зубьев может дать неполное зацепление, а неподходящая посадка — люфт или заклинивание. Сверяйте также конструкцию самого механизма ножного запуска. Ведущую и ответную части выбирают по их месту и функции, поскольку они не заменяют друг друга.

Особенности установки

Работу выполняют на остановленном двигателе, исключив случайный запуск. После снятия крышки механизма фиксируют положение храповика, пружины и установленных рядом шайб. Снятые детали раскладывают в порядке разборки, очищают посадочное место от загрязнений и проверяют его на задиры. Изношенные сопряжённые детали заменяют по результатам осмотра.

Храповик устанавливают в том же положении, сохраняя порядок шайб и правильную ориентацию пружины. Смазку применяют только в точках, предусмотренных руководством двигателя. При сборке не стягивают крышку крепежом через сопротивление: сначала находят причину перекоса. До пробного запуска проверяют свободное движение рычага и его возврат. Срыв зацепления, заедание или посторонний треск требуют повторной проверки сборки.
