Подшипник упорный 51105 муфты сцепления КПП (3+1) AMG

Упорный подшипник 51105 предназначен для муфты сцепления КПП (3+1). Он воспринимает усилие вдоль оси и позволяет соприкасающимся через него частям механизма вращаться относительно друг друга. Исправный подшипник нужен для плавной работы муфты под нагрузкой: заедание или повреждение дорожек качения мешает её свободному перемещению и может сопровождаться шумом при работе сцепления. Обозначение изделия — 51105, дополнительный маркер — AMG.

Конструкция и работа

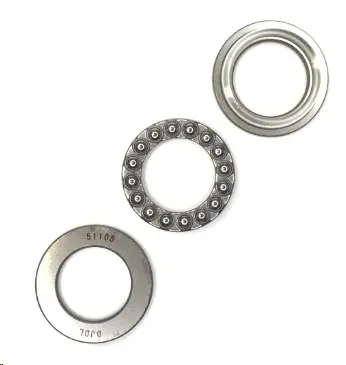

Подшипник имеет разъёмную конструкцию: два опорных кольца и расположенный между ними ряд шариков в сепараторе. Шарики катятся по кольцевым дорожкам, а сепаратор удерживает их на расстоянии друг от друга. Такая конструкция предназначена для восприятия осевого усилия. При сборке дорожки обоих колец должны быть обращены к шарикам: перевёрнутое кольцо нарушает контакт и мешает подшипнику нормально работать.

Когда требуется замена

Повод проверить подшипник — хруст, скрежет или неравномерное вращение, особенно если звук появляется при воздействии на сцепление. На снятой детали обращают внимание на раковины, выкрашивание и заметные следы коррозии на дорожках и шариках, а также на повреждения сепаратора. Простая промывка не устраняет механический износ. Если поверхность качения разрушена, подшипник заменяют целиком: установка новых шариков между изношенными кольцами не восстанавливает правильный контакт.

Загрязнение, недостаток подходящей смазки и перекос опорных поверхностей ускоряют износ. Поэтому вместе с подшипником стоит осмотреть место его установки, упорные поверхности муфты и детали, которые передают на него усилие. Задиры, выработка и налипшие частицы могут помешать ровной посадке новой детали. Состояние соседних уплотнений также имеет значение: если через них внутрь попадает грязь, причину загрязнения нужно устранить при сборке.

Что сверить при подборе

Сопоставьте маркировку 51105 со снятым подшипником, затем проверьте внутренний и наружный диаметры, общую высоту собранной детали и форму её посадочных поверхностей. Отдельно сравните оба кольца и их положение в муфте. Одного сходства внешнего вида недостаточно: ошибка по высоте может изменить рабочее положение сцепления, а неподходящая посадка — вызвать перекос или смещение подшипника. Проверяйте соответствие конкретной муфте по снятой детали и документации механизма.

Особенности установки

До разборки запомните порядок колец, шайб и втулок, расположенных рядом с подшипником. Очистите посадочные места и проверьте, нет ли заусенцев, мешающих кольцам прилегать ровно. Собирайте подшипник без перекоса, сохраняя правильную ориентацию дорожек. Усилие при установке прикладывают к устанавливаемому кольцу, не передавая его через шарики; удары по сепаратору недопустимы. Смазку и её количество выбирают по требованиям узла сцепления. После сборки проверьте свободное движение механизма и выполните предусмотренную для него регулировку. Заедание, новый шум или неравномерный ход требуют повторной проверки посадки и порядка деталей до работы под нагрузкой.
