Шестерня КПП Z-39 (39 зубьев) для КПП (3+1) AMG

Шестерня КПП Z-39 AMG предназначена для коробки передач с обозначением (3+1). Она передаёт вращение и крутящий момент через зацепление с другой шестернёй. Обозначение Z-39 означает 39 зубьев. При ремонте коробки число зубьев нужно сохранять: от сочетания шестерён зависит передаточное отношение, а несовпадение геометрии мешает правильному зацеплению.

Конструкция и работа

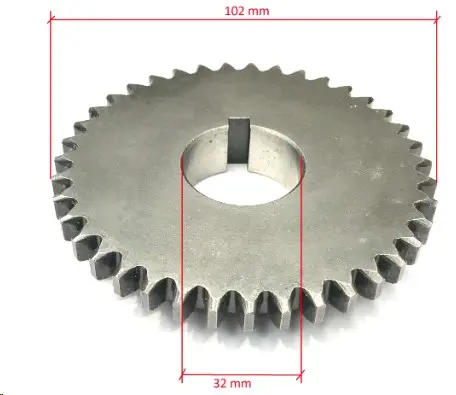

Деталь выполнена в форме диска с наружным зубчатым венцом и центральным посадочным отверстием. В отверстии предусмотрен шпоночный паз: соединение со шпонкой передаёт усилие между валом и шестернёй. При подборе имеют значение и зубчатый венец, и посадка на вал. Даже при одинаковом числе зубьев различия в толщине, профиле зуба или размерах отверстия могут сделать установку невозможной.

Когда нужна замена

Основанием для замены служат сколы зубьев, трещины, глубокие выкрашивания на контактных поверхностях и выраженный неравномерный износ. Отдельно проверяют посадочное отверстие и стенки шпоночного паза: разбитая посадка или деформированный паз позволяют шестерне смещаться относительно вала. Повышенный шум, стук под нагрузкой и рывки передачи могут сопровождать такие повреждения, но причину определяют после осмотра разобранной коробки.

Износ ускоряют недостаточная смазка, попадание металлических частиц и нарушение положения валов. Поэтому вместе со снятой шестернёй осматривают ответную шестерню, шпонку, участок вала под посадкой и подшипники, определяющие положение зацепления. Если соседние зубья повреждены или вал имеет лишний люфт, установка одной новой детали не устранит причину неисправности.

Что сверить при подборе

Сопоставьте обозначение коробки, число зубьев и форму снятой шестерни. Измерьте наружный диаметр, диаметр посадочного отверстия, общую толщину и ширину зубчатого венца. Затем сравните ширину и глубину шпоночного паза, торцевые поверхности и расположение посадочных участков. Для зубчатой пары также должны совпадать предусмотренные конструкцией параметры зуба: одинакового наружного диаметра недостаточно.

Проверьте, как деталь удерживается от осевого смещения и какие втулки, шайбы или другие фиксаторы стоят рядом. Их расположение помогает оценить, займёт ли новая шестерня правильное место на валу. Слишком широкая деталь может зажиматься между соседними частями, а неправильная посадка создаёт люфт либо требует недопустимого усилия при сборке.

Установка и проверка

При разборке сохраните порядок снятия соседних деталей и ориентацию шестерни. Очистите вал и посадочные поверхности, осмотрите шпонку и её канавку. Детали с деформацией или заметной выработкой заменяют до сборки. Совместите шпоночный паз со шпонкой и устанавливайте шестерню способом, предусмотренным конструкцией коробки; удары по зубьям могут повредить венец.

После фиксации проверьте осевое положение и плавность вращения механизма вручную, без запуска привода. Заедание, перекос или контакт торца с соседней деталью требуют проверки сборки и размеров. Смазку и окончательную регулировку выполняют по требованиям коробки передач. Правильная посадка и исправная ответная шестерня нужны для равномерного контакта зубьев и работы без лишних ударных нагрузок.
