Шестерня КПП Z-32 для КПП (3+1) AMG

Шестерня КПП Z-32 для КПП (3+1) AMG предназначена для передачи вращения внутри коробки переключения передач. Обозначение Z-32 означает 32 зуба. При ремонте такую деталь подбирают по геометрии снятой шестерни и её месту в механизме: одинакового числа зубьев недостаточно, чтобы обеспечить правильную посадку и зацепление.

Конструкция и работа

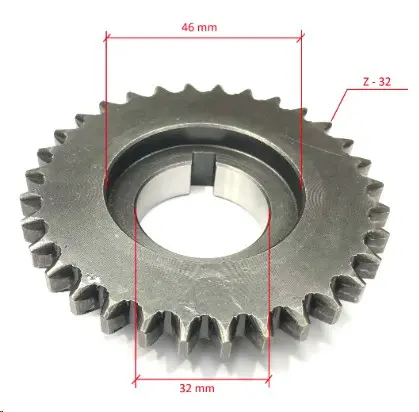

Шестерня имеет наружный зубчатый венец, центральное посадочное отверстие с пазом и кольцевую выемку на торце. Зубья передают усилие сопряжённой шестерне, а форма отверстия определяет соединение с валом. При сравнении деталей учитывайте не только отверстие, но и расположение выемки: различия по торцам могут повлиять на положение шестерни относительно соседних деталей.

Исправное зацепление зависит от состояния обеих шестерён. Сколы, выкрашивание и неравномерная выработка зубьев меняют контакт между ними, увеличивают шум и ударную нагрузку. Если заменить только одну повреждённую деталь, оставив сильно изношенную ответную шестерню, новый зубчатый венец будет работать по уже нарушенному профилю.

Когда нужна замена

Повод осмотреть шестерню — появившийся гул, стук под нагрузкой, рывки при передаче усилия или металлические частицы в масле коробки. Эти признаки могут быть связаны и с другими деталями КПП, поэтому решение о замене принимают после разборки и осмотра. Проверяйте зубья по всей окружности, особенно их рабочие поверхности и основания, где возможны трещины.

Замена нужна при сломанных зубьях, трещинах, выраженном выкрашивании или повреждении посадочного отверстия и паза. Причиной повторной поломки могут стать перекос вала, изношенные подшипники, недостаток смазки или загрязнение коробки обломками. При разборке стоит проверить эти места и состояние сопряжённой шестерни.

Что сверить при подборе

• Число зубьев — 32, а также их профиль, ширину и направление.
• Наружный диаметр и общую толщину шестерни.
• Диаметр посадочного отверстия, размеры и форму паза.
• Глубину кольцевой выемки, форму обоих торцов и положение детали на валу.
• Способ фиксации, соседние втулки, шайбы и зазоры в собранной коробке.

Сравнивайте размеры по участкам, которые сохранили исходную форму: выработанное отверстие или повреждённая вершина зуба могут исказить замер. Обозначение КПП (3+1) используйте вместе с проверкой конструкции коробки и самой шестерни. Ошибка в толщине или посадке способна вызвать осевое смещение, заклинивание либо неполный контакт зубьев.

Особенности установки

До снятия зафиксируйте ориентацию шестерни и порядок расположения шайб, втулок и фиксаторов. Очистите посадочные поверхности и удалите из коробки продукты износа. Новую деталь устанавливайте по порядку сборки конкретной КПП, без ударов по зубчатому венцу и без попыток силой компенсировать несовпадение посадки.

После сборки проверьте фиксацию шестерни, осевые зазоры и свободное вращение механизма вручную. Зубья должны входить в зацепление без заеданий. До запуска восстановите смазку по требованиям коробки, а первую проверку проведите без резкой нагрузки, контролируя шум и работу переключения.
