Шестерня КПП Z-28 для КПП (3+1) AMG

Шестерня КПП Z-28 для КПП (3+1) AMG предназначена для передачи вращения и крутящего момента внутри коробки передач. Обозначение Z-28 означает 28 зубьев. При ремонте такую деталь подбирают по геометрии снятой шестерни и её месту в механизме: одинаковое количество зубьев ещё не означает одинаковую посадку или правильное зацепление с соседней шестернёй.

Конструкция и работа

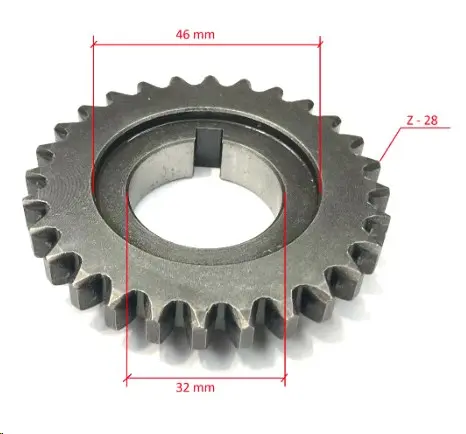

Шестерня имеет наружный зубчатый венец, центральное посадочное отверстие с пазом и кольцевую выемку на торце. Зубья входят в зацепление с ответной шестернёй и передают нагрузку через контакт рабочих поверхностей. От формы посадки и расположения торцевых уступов зависит, как деталь разместится на валу относительно соседних деталей. Эти особенности нужно сравнивать вместе, а не выбирать только по наружному диаметру.

Когда требуется замена

Повод для проверки — усилившийся гул коробки, стук под нагрузкой, рывки при передаче усилия или металлические частицы в масле. Такие признаки требуют осмотра всей пары зацепления: причиной шума может быть и люфт опор вала. Саму шестерню меняют при сколах и трещинах зубьев, заметной выработке их боковых поверхностей, повреждении посадочного отверстия или паза. Задиры и следы перегрева также требуют выяснить причину повреждения.

Износ ускоряют недостаток смазки, загрязнение масла, ударные нагрузки и работа с перекосом валов. Если поставить новую шестерню рядом с сильно изношенной ответной, контакт зубьев останется неправильным, а нагрузка будет распределяться неравномерно. Поэтому при разборке осматривают сопряжённую шестерню, подшипники и поверхности вала, а также фиксирующие детали, предусмотренные конструкцией коробки.

Что сверить при подборе

Сопоставьте обозначение КПП (3+1), число зубьев, их профиль и направление, наружный диаметр и ширину зубчатого венца. Затем измерьте посадочное отверстие, проверьте размеры и расположение паза, общую толщину детали, глубину торцевой выемки и форму уступов. Ориентируйтесь на неповреждённые участки снятой шестерни: сильная выработка может исказить результат измерения. Обозначения Z-28 недостаточно, чтобы определить взаимозаменяемость.

Установка и проверка

До снятия отметьте ориентацию шестерни и порядок расположения шайб, втулок и фиксаторов, если они есть в этой коробке. Очистите посадочные поверхности от загрязнений и проверьте их на заусенцы. При сборке соблюдайте порядок установки и способ фиксации, предусмотренные конструкцией КПП. Не подгоняйте отверстие или паз ударами и не передавайте монтажное усилие через зубья: повреждение кромок и перекос посадки могут проявиться уже при первой нагрузке.

После установки проверьте осевое положение, зазоры и свободное вращение механизма по требованиям конкретной коробки. При проворачивании вручную не должно быть закусывания или контакта торца с соседними неподвижными деталями. Неподходящая ширина, посадка или профиль зубьев могут вызвать шум, ускоренный износ сопряжённой пары и повреждение опор. Перед проверкой под нагрузкой восстановите смазку в соответствии с требованиями КПП.
