Двигатель Delta, Activ 110 см³ с МКПП 152FMH VDK-2

Двигатель Delta, Activ 110 см³ с механической коробкой передач предназначен для замены силового агрегата мопеда. Он создаёт тягу и передаёт вращение через коробку передач к ведущей звёздочке. Обозначение 110cc указывает на рабочий объём 110 см³, а 152FMH служит индексом двигателя, который нужно сопоставить с маркировкой снятого агрегата.

Конструкция и назначение

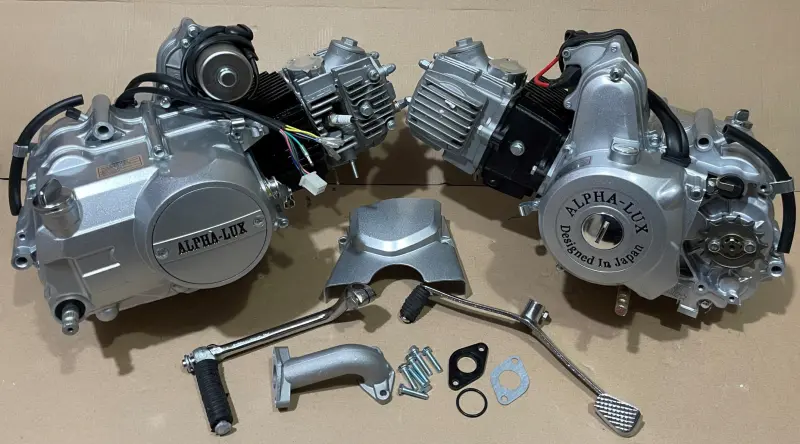

Цилиндр расположен почти горизонтально. На цилиндре и головке предусмотрены рёбра охлаждения, а боковые крышки закрывают механизмы в картере. Снаружи находятся выводы проводки и ведущая звёздочка. При установке нужно сохранить свободный доступ воздуха к рёбрам и проложить провода так, чтобы они не касались горячих поверхностей и движущихся деталей.

На крышках нанесены надписи ALPHA-LUX и Designed in Japan. Эти надписи помогают различать внешнее оформление агрегатов, но основой подбора остаются индекс двигателя, крепления и присоединительные места. Надпись Designed in Japan не означает страну изготовления.

Когда меняют двигатель целиком

Замена в сборе имеет смысл при серьёзном повреждении картера, износе нескольких внутренних механизмов или ремонте, который требует большого количества деталей. Поводом для проверки служат стойкий механический стук, падение тяги, повышенный расход масла и нарушения переключения передач. Каждый из этих признаков требует диагностики: сам по себе затруднённый запуск ещё не означает, что нужен другой двигатель.

Что сверить со снятым агрегатом

Начните с обозначения на картере и расположения крепёжных отверстий. Сравните расстояния между точками крепления, ширину посадочных мест и свободное пространство под цилиндр и головку. Одинаковое название мопеда не заменяет такой проверки: различия в креплениях мешают правильно закрепить двигатель в раме.

Далее сопоставьте расположение впуска и выпускного фланца, форму их соединений, положение ведущей звёздочки и её соответствие цепи. Проверьте, остаётся ли цепь в одной плоскости с задней звёздочкой. Несовпадение линии цепи ускоряет износ привода, а неподходящие присоединения не позволят установить впуск и выпуск без переделок.

Отдельно проверьте способ управления сцеплением, крепление троса, расположение рычагов и разъёмы проводки. Сравнивать нужно назначение контактов, а не только цвет проводов. Для механической коробки передач особенно важны совместимость органов управления и свободный ход рычагов относительно подножек и рамы.

Особенности установки

Закрепите мопед на устойчивой опоре, отключите аккумулятор, если он установлен, и поддержите двигатель перед снятием крепежа. При переносе навесных деталей осмотрите впускной патрубок, выпускное соединение, проводку и тросы. Повреждённые уплотнения и изношенный крепёж заменяют, чтобы не переносить старые неисправности на новый агрегат.

Двигатель должен встать в крепления без принудительного стягивания и перекоса. Крепёж затягивают по требованиям документации техники, затем проверяют работу привода сцепления, переключения передач и положение цепи. До первого запуска проверяют наличие и уровень подходящего масла. После запуска контролируют герметичность соединений, посторонние звуки и работу управления; при течи или заедании эксплуатацию прекращают до устранения причины.
