Глушитель мотоблока 190N (12Hp) плоский, крепление на 2 болта, TTG AMG-3

Плоский глушитель для мотоблока с двигателем 190N (12Hp) устанавливается в выпускной тракт и снижает шум выходящих отработавших газов. Крепление рассчитано на два болта. Такая деталь нужна при замене прогоревшего, треснувшего или механически повреждённого глушителя, когда восстановить плотное соединение и нормальную работу выпуска уже не удаётся.

Конструкция и расположение

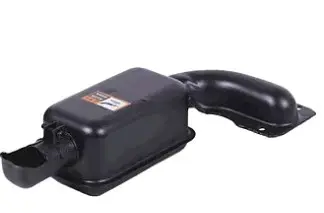

Глушитель имеет чёрный уплощённый корпус, изогнутую входную трубу с крепёжным фланцем и короткий выходной патрубок. При подборе важны не только очертания корпуса, но и взаимное положение этих частей: оно определяет, как глушитель встанет возле двигателя и куда будет направлен выхлоп. Плоская форма не заменяет проверку зазоров до соседних деталей.

Корпус во время работы нагревается и испытывает вибрацию от двигателя. Со временем повреждения могут появляться у соединения трубы с корпусом, по швам и возле крепления. Удар о препятствие или попытка притянуть несовпадающий фланец болтами создают дополнительную нагрузку на выпуск и могут привести к трещинам.

Когда требуется замена

Повод осмотреть глушитель — заметно усилившийся звук выхлопа, дребезг внутри корпуса, сквозные повреждения или следы сажи вокруг трещин. Если газы выходят возле фланца, сначала проверяют уплотнение, состояние крепежа и прилегающих поверхностей. Утечка в соединении сама по себе ещё не означает, что нужно менять весь глушитель.

После сильного удара проверьте, не сместился ли корпус и не касается ли он других частей мотоблока. Внутренний дребезг, сохраняющийся при исправном креплении, может указывать на повреждение деталей внутри глушителя. Изменение звука оценивают вместе с состоянием корпуса и соединения, чтобы не принять ослабленный болт за прогар.

Что сверить со снятой деталью

• Количество крепёжных отверстий, расстояние между их центрами и положение относительно входного канала.
• Форму фланца и его посадочной поверхности, размер и расположение проходного отверстия.
• Изгиб входной трубы, вылет корпуса и направление выходного патрубка.
• Габариты глушителя и свободное пространство возле кожухов, органов управления и других соседних деталей.

Одного совпадения мощности двигателя для подбора недостаточно. Сравнивайте посадку и геометрию со снятым глушителем: даже при двух крепёжных отверстиях другое положение трубы способно помешать установке. Несовпадение фланца приводит к неплотному прилеганию, а неверное направление патрубка может направить горячие газы на детали техники.

Особенности установки

Замену выполняют на остановленном и полностью остывшем двигателе. Сняв старый глушитель, очищают привалочную поверхность от нагара и остатков уплотнения, осматривают резьбу, болты или шпильки. Повреждённый крепёж заменяют; если соединение предусматривает прокладку, подбирают подходящую по форме и отверстиям и заменяют изношенную.

Сначала совмещают фланец с посадочным местом и наживляют оба крепления. Деталь должна становиться без принудительного изгиба трубы. Крепёж затягивают равномерно, с усилием по руководству двигателя. После установки проверяют зазоры и отсутствие касания корпуса с соседними частями. При пробном запуске контролируют, нет ли утечки выхлопа у фланца и постороннего дребезга; повторный осмотр проводят после остывания.
