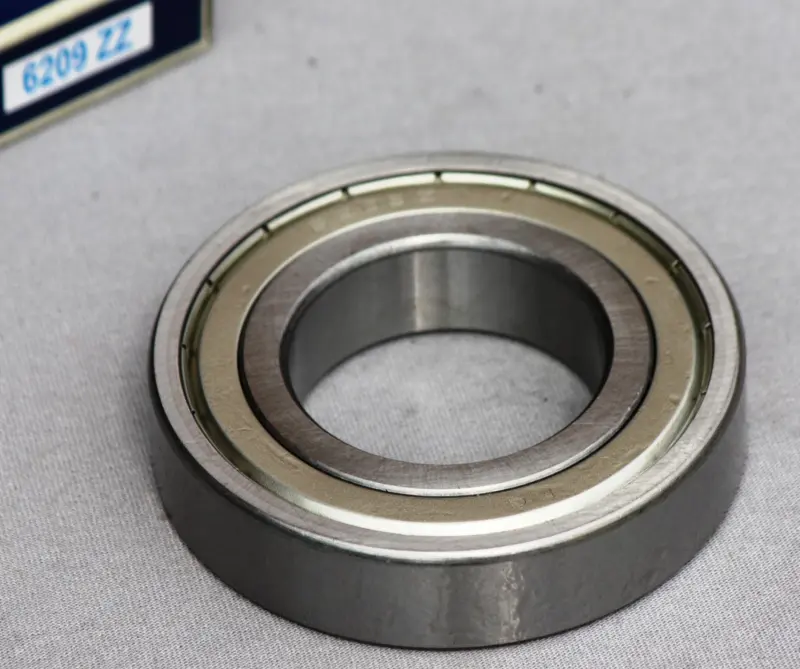

Подшипник коленвала мотоблока 6209 45×85×19 мм для 175N/180N VDK

Подшипник коленвала 6209 VDK размером 45×85×19 мм предназначен для двигателей мотоблоков 175N/180N. Он служит опорой коленчатого вала в корпусе двигателя, снижает трение при вращении и помогает сохранять положение вала под нагрузкой. От состояния этой опоры зависят плавность вращения и сохранность посадочных поверхностей.

Конструкция и размеры

Подшипник имеет внутреннее и наружное кольца; с одной стороны промежуток между ними закрыт защитной шайбой. Внутреннее кольцо устанавливается на шейку коленвала, наружное — в посадочное гнездо корпуса. Защитное исполнение нужно учитывать при подборе: оно должно соответствовать устройству опоры и предусмотренному в двигателе подводу смазки.

Размер 45×85×19 мм означает внутренний диаметр 45 мм, наружный диаметр 85 мм и ширину 19 мм. Каждый из этих размеров определяет посадку. Ошибка по внутреннему диаметру мешает правильно закрепить кольцо на валу, по наружному — установить его в корпус, а другая ширина может нарушить положение деталей при сборке.

Когда требуется замена

Повод проверить подшипник — нарастающий гул или рокот со стороны опоры коленвала, ощутимый люфт, шероховатое вращение либо заедание. После разборки обращают внимание на следы перегрева, коррозию, повреждения колец и защитной шайбы. Один только шум не определяет причину неисправности: состояние подшипника оценивают вместе с шейкой вала и посадочным гнездом.

Износ ускоряют загрязнённая или недостаточная смазка, попадание влаги, перекос при сборке и ослабленная посадка. Если кольцо проворачивалось на валу или в корпусе, установка нового подшипника сама по себе не восстановит опору. Повреждённые посадочные поверхности необходимо проверить и привести в надлежащее состояние.

Что сверить при подборе

• Полное обозначение снятого подшипника, включая дополнительные символы после основного номера.
• Внутренний и наружный диаметры, ширину, а также размеры посадочных мест.
• Наличие защитных шайб или уплотнений с каждой стороны и соответствие системе смазки двигателя.
• Требования к внутреннему зазору подшипника по документации двигателя: одинаковые габариты не заменяют эту проверку.

Особенности установки

При разборке сохраняют порядок расположения дистанционных деталей и фиксаторов, если они предусмотрены конструкцией. Снятую деталь сравнивают с новой, посадочные поверхности очищают и проверяют на задиры. Рядом осматривают сальники коленвала и стопорные детали: повреждённое уплотнение может привести к утечке смазки или попаданию загрязнений.

При запрессовке усилие передают на кольцо, которое устанавливают с натягом: при посадке на вал — на внутреннее, в корпус — на наружное. Нельзя передавать монтажную нагрузку через тела качения или бить по защитной шайбе. Подшипник заводят ровно, без перекоса, используя подходящую оправку.

Способ смазывания и последовательность сборки выбирают по устройству двигателя. После установки проверяют свободное вращение коленвала и отсутствие заеданий. Если при затяжке корпуса появляется тугой ход, сборку останавливают и проверяют посадку, положение колец и дистанционных деталей: принудительное вращение не устраняет ошибку монтажа.
