Реле электростартера 4T GY6 50, Delta/Alpha/Activ VDK-3

Реле электростартера 4T GY6 50, Delta/Alpha/Activ VDK-3 служит для включения стартера при запуске двигателя. По сигналу от кнопки пуска оно замыкает силовые контакты и подаёт питание от аккумулятора на стартер. После отпускания кнопки исправное реле размыкает контакты. Обозначение 4T относится к четырёхтактному двигателю.

Конструкция и подключение

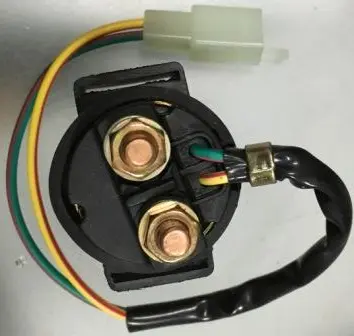

У реле чёрный корпус с округлой центральной частью, два крупных резьбовых силовых вывода с гайками и проводка со светлой соединительной колодкой. На корпусе предусмотрены крепёжные выступы с продолговатыми отверстиями. Силовые выводы предназначены для кабелей аккумулятора и стартера, а отдельная проводка — для управления срабатыванием реле.

При подборе имеет значение не только форма корпуса. Реле должно закрепляться на штатном месте, а кабели — подходить к выводам без натяжения и резких перегибов. Положение клемм и выход проводки особенно существенны там, где рядом находятся рама, облицовка или другие металлические детали: открытые силовые соединения не должны их касаться.

Когда требуется замена

Повод проверить реле — щелчок при нажатии кнопки без вращения стартера, запуск через раз или отсутствие срабатывания. Подгоревшие силовые контакты могут плохо пропускать ток, а повреждённые провода и окисленные соединения — нарушать управление. Если контакты залипают, стартер способен продолжать работать после отпускания кнопки; в таком случае дальнейшие попытки запуска прекращают.

Эти признаки сами по себе ещё не указывают на поломку реле. Похожее поведение бывает при разряженном аккумуляторе, ослабленных клеммах, плохом соединении массы или неисправности стартера. До замены стоит проверить питание и соединения: новое реле не устранит потери напряжения на повреждённом кабеле.

Что сверить со снятой деталью

Сопоставьте крепление, расположение силовых выводов, форму колодки и расположение её контактов. Проверьте длину и направление проводки, возможность установить штатные кабельные наконечники и закрыть их изоляционными колпачками. Совпадение разъёма по форме не заменяет проверку назначения контактов по схеме техники. Цвет проводов также не стоит использовать как единственный ориентир.

Номинальное напряжение и допустимая нагрузка реле должны соответствовать системе запуска. Их сверяют по обозначениям снятой детали и документации техники. Ошибка в подключении может привести к отсутствию запуска, нагреву соединений или короткому замыканию, а неподходящее крепление оставит проводку под нагрузкой от вибрации.

Установка и проверка

Работу выполняют при выключенном зажигании и отсоединённой минусовой клемме аккумулятора. До снятия отмечают расположение кабелей и разъёма. Вместе с реле осматривают наконечники силовых проводов, колодку и защитные колпачки; обгоревшие контакты и потрескавшуюся изоляцию приводят в порядок до подключения.

Закрепите реле, уложите проводку вдали от горячих и подвижных деталей и подключите кабели на соответствующие выводы. При затяжке гаек не допускайте проворачивания шпилек в корпусе; усилие выбирают по документации техники. После восстановления питания выполните короткую проверку запуска: стартер должен включаться по команде и отключаться после отпускания кнопки, без нагрева клемм и запаха перегретой изоляции.
