Реле поворотов Delta, Alpha, 2 контакта, со звуковым сигналом, круглое VDK

Реле поворотов Delta, Alpha — круглое двухконтактное реле со звуковым сигналом. Оно задаёт прерывистую работу указателей поворота: при включении переключателя лампы должны мигать, а не гореть постоянно. Звуковое сопровождение помогает заметить, что поворотник остаётся включённым. Деталь предназначена для замены реле при восстановлении работы указателей поворота.

Конструкция и подключение

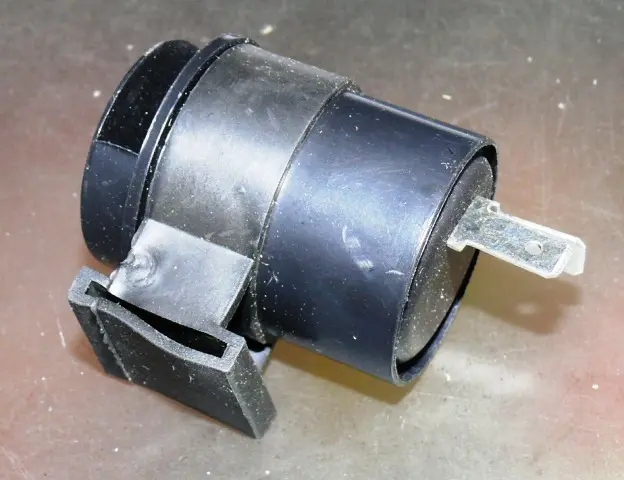

У реле чёрный цилиндрический корпус с наружным держателем. При подборе учитывайте не только круглую форму, но и способ фиксации: корпус должен помещаться на штатном месте, а держатель — надёжно удерживать его. Два контакта служат для подключения проводки. Одинаковое количество выводов само по себе не означает взаимозаменяемость: расположение клемм, их назначение и ответные разъёмы также должны совпадать.

Когда требуется замена

Повод проверить реле — отсутствие мигания, непрерывное свечение поворотников, нерегулярная работа или пропадание звукового сопровождения. Такие симптомы могут возникать и из-за перегоревшей лампы, окисленного соединения либо повреждённого провода. Поэтому сначала проверяют лампы, разъёмы и питание. Если неисправность проявляется только с одной стороны, стоит отдельно осмотреть её лампы и соединения: замена реле не исправит плохой контакт в патроне.

Что сверить со снятой деталью

Сопоставьте число и расположение контактов, форму клемм, габариты корпуса и крепление. Проверьте обозначения возле выводов старого реле и схему подключения техники: ориентироваться только на цвет проводов ненадёжно, особенно после предыдущих ремонтов. Также необходимо согласовать рабочее напряжение и нагрузку ламп с параметрами заменяемого реле. Эти параметры проверяют по маркировке и технической документации, а не по внешней форме корпуса.

Если вместо обычных ламп установлены светодиодные, отдельно проверьте пригодность реле для такой нагрузки. Пониженное потребление может менять частоту мигания или мешать нормальному переключению. Наличие звукового сигнала и двух контактов не определяет совместимость со светодиодами. Ошибка в подборе приводит к слишком частому миганию, постоянному свечению либо отсутствию работы; неподходящее подключение может повредить реле или проводку.

Установка и проверка

Выключите зажигание и обесточьте место подключения по инструкции техники. До снятия старого реле отметьте расположение проводов. Разъёмы отсоединяйте за корпус, без рывков за провода. Осмотрите клеммы, изоляцию и держатель: окисление, ослабленная посадка и следы перегрева требуют устранения, а повреждённые наконечники или крепление — замены. Закрепите новое реле, подключите провода по назначению выводов и уложите их без натяжения, вдали от горячих и подвижных деталей.

После подключения питания проверьте левый и правый поворотники, работу всех их ламп и звукового сигнала. Мигание должно быть устойчивым, без пропусков и самопроизвольного прекращения. Если работа нарушена, повторно проверьте подключение и соответствие нагрузки. Плохо закреплённый корпус и свободно сидящие клеммы оставлять нельзя: вибрация может вызвать периодическое пропадание контакта.
