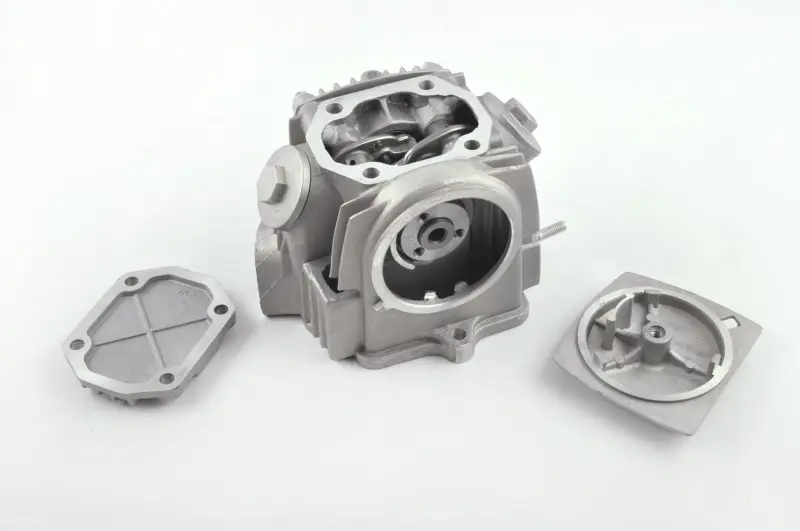

Головка цилиндра Active 110 (Ø52) в сборе TTG AMG-4

Головка цилиндра в сборе

Головка цилиндра Active 110 (Ø52) в сборе TTG AMG-4 устанавливается над цилиндром и закрывает камеру сгорания. В ней размещается клапанный механизм, который управляет впуском смеси и выпуском отработавших газов. От состояния головки, прилегания клапанов и герметичности соединения с цилиндром зависят компрессия, запуск и устойчивость работы двигателя. Исполнение в сборе выбирают при замене повреждённой головки, когда восстановление старого корпуса и его посадочных мест становится нецелесообразным.

Устройство и причины замены

Корпус имеет наружные рёбра охлаждения и отверстия для крепления. Рёбра увеличивают поверхность отдачи тепла, поэтому при установке их нужно очистить и оставить открытыми для обдува. Доступ к механизму через крышки позволяет проводить необходимые проверки и регулировки. Плоскость соединения с цилиндром должна обеспечивать плотное прилегание через прокладку: загрязнения, повреждения и деформация в этой зоне приводят к потере герметичности.

Поводом проверить головку становятся трудный запуск, снижение компрессии, перебои в работе и утечки в области стыка с цилиндром. Причиной замены могут быть трещины, повреждённая резьба, деформация после перегрева или износ посадочных мест клапанного механизма. Эти симптомы сами по себе ещё не определяют неисправную деталь. Перед разборкой полезно установить, где теряется герметичность: замена головки не устранит износ цилиндра или поршневых колец.

Что сверить при подборе

Сопоставьте обозначение Ø52 с параметрами своего двигателя и снятой головкой. Проверьте расположение крепёжных отверстий, форму привалочной поверхности, контур прокладки и совпадение масляных каналов. Затем сравните впускной и выпускной фланцы, место установки свечи и пространство под привод газораспределительного механизма. Одного сходства корпуса недостаточно: несовпадение каналов или креплений может помешать установке и нормальной смазке.

Отдельно проверьте сопряжение с оставшимися деталями привода и возможность установки штатных крышек. Исполнение в сборе не отменяет проверки механизма перед монтажом. При переносе деталей со старой головки оцените состояние их резьбы, уплотняющих поверхностей и мест посадки. Изношенный крепёж или повреждённая крышка способны вызвать утечку уже после замены основного корпуса.

Особенности установки

Головку меняют на остывшем двигателе. После снятия старой детали очищают сопрягаемые поверхности, не оставляя остатков прокладки и не допуская попадания грязи в цилиндр и каналы. Одновременно осматривают шпильки, резьбу, направляющие втулки и детали привода ГРМ. Прокладку головки заменяют новой, подходящей по контуру и отверстиям; уплотнения снятых крышек проверяют и меняют при повреждении. Герметик не должен перекрывать каналы, а его применение определяется требованиями двигателя.

Крепёж затягивают в последовательности и с моментом, предусмотренными руководством двигателя. После сборки проверяют фазы газораспределения и регулируют клапанные зазоры: готовая сборка не означает готовую регулировку под конкретный мотор. До запуска вручную проворачивают коленвал и убеждаются, что механизм движется свободно. Неверные фазы могут привести к контакту клапанов с поршнем, а неправильная затяжка — к деформации и утечкам. После первого запуска проверяют герметичность соединений и отсутствие посторонних звуков.
