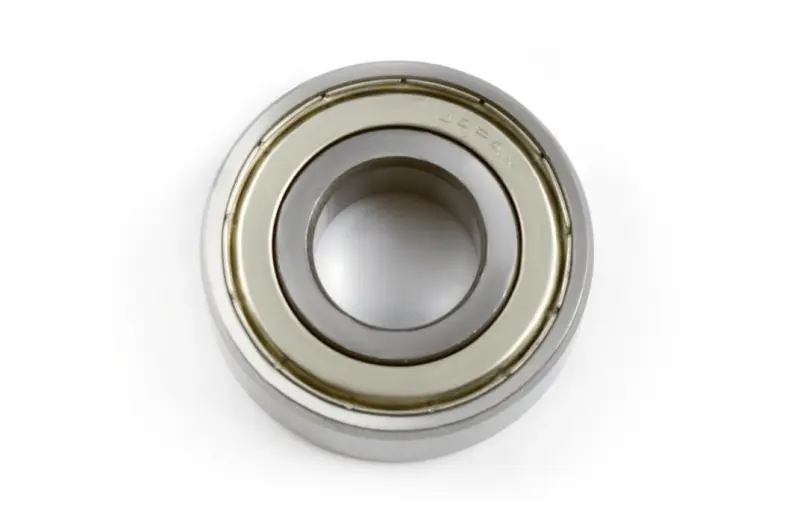

Подшипник коленвала 6303-ZZ 17×47×14 мм (GY6 50, редуктор Suzuki AD50, колесо ZUBR) VDK-2

Подшипник 6303-ZZ служит опорой вращающейся детали: удерживает её относительно корпуса и уменьшает трение. Размеры — 17×47×14 мм: внутренний диаметр 17 мм, наружный 47 мм, ширина 14 мм. Указанные применения — коленвал GY6 50, редуктор Suzuki AD50 и колесо ZUBR. При подборе нужно сверить конкретное место установки, маркировку снятого подшипника и его размеры: одного названия техники недостаточно.

Конструкция и исполнение

Внутреннее кольцо устанавливается на вал или ось, наружное размещается в посадочном отверстии корпуса либо ступицы. Между кольцами работают тела качения. Обозначение ZZ означает защитные металлические шайбы с двух сторон. Они прикрывают внутреннюю полость от загрязнений и помогают удерживать смазку, но не заменяют отдельные сальники узла и не делают его герметичным при попадании воды.

Защитные шайбы не следует снимать ради осмотра или добавления смазки без требований к обслуживанию конкретного механизма. Погнутая шайба может задевать вращающееся кольцо. При обращении с новым подшипником берегите его от ударов, пыли и стружки: загрязнение дорожек качения способно вызвать шум и ускоренный износ даже при правильном размере.

Когда нужна замена

Повод проверить подшипник — нарастающий гул, шероховатое вращение, заедание или увеличившийся люфт. В колесе износ может ощущаться как качание относительно оси, в опоре вала — сопровождаться шумом и вибрацией. Эти признаки требуют проверки: похожие симптомы бывают при ослабленном креплении или повреждении посадочного места. Снятый подшипник вращают рукой без нагрузки, оценивая плавность хода и отсутствие закусывания.

Что сверить при подборе

• Полное обозначение 6303-ZZ и размеры всех трёх посадочных параметров. Совпадение только внутреннего диаметра не подтверждает подходящий размер.
• Исполнение защитных элементов, а также дополнительные обозначения на старой детали. Требования к зазору и условиям работы сверяют с документацией механизма.
• Состояние вала, отверстия корпуса, упорных поверхностей и распорных втулок, если они предусмотрены конструкцией. Новый подшипник не устранит износ посадки.

Особенности установки

При разборке запомните расположение втулок, шайб и стопорных деталей. После снятия подшипника очистите посадочные поверхности, удалите остатки загрязнений и проверьте их на задиры. Рядом стоит осмотреть сальники и пыльники: повреждённые уплотнения пропускают влагу и грязь к новой детали. Изношенные уплотнения и повреждённые фиксирующие элементы заменяют при сборке.

Запрессовывайте подшипник ровно, подходящей оправкой. При посадке на вал усилие передают через внутреннее кольцо, при установке в корпус — через наружное. Нельзя передавать монтажную нагрузку через тела качения или ударять по защитным шайбам. Если обе посадки выполняются с натягом, способ сборки должен обеспечивать опору обоим кольцам.

После сборки проверьте свободное вращение, отсутствие перекоса и правильное положение фиксаторов. Крепёж затягивают по требованиям конкретного механизма. Неверная ширина, повреждённая посадка или неправильная запрессовка могут привести к осевому смещению, перегреву и раннему появлению люфта.
