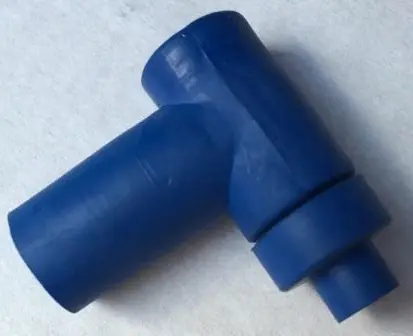

Насвечник 90°, Т-образный, синий VDK-2

Синий Т-образный насвечник 90° устанавливается на свечу зажигания и соединяет её с высоковольтным проводом. Через этот контакт импульс от катушки поступает к свече, а корпус закрывает место соединения. Деталь нужна при замене повреждённого свечного колпачка, ослабленной посадке или нарушении контакта с проводом. Обозначение VDK-2 сохранено в названии.

Форма и размещение

Угловой насвечник позволяет подвести провод сбоку относительно оси свечи. У Т-образного корпуса есть выступающие участки, поэтому при подборе учитывают пространство вокруг свечного колодца и возможность снять колпачок для обслуживания. Провод должен подходить без натяжения и резкого перегиба, а корпус — размещаться без упора в соседние детали. Синий цвет помогает отличить насвечник при осмотре, но форму и цвет нельзя использовать как единственные признаки подходящей замены.

Когда стоит менять

Повод осмотреть насвечник — трещины, следы подгорания, повреждение входа провода или посадка, при которой колпачок легко сходит со свечи. Внутри стоит проверить контакт на окисление и загрязнение. Нестабильный контакт может сопровождаться трудным запуском, перебоями и пропусками зажигания, особенно при вибрации или сырости. Эти признаки встречаются и при других неисправностях, поэтому решение о замене принимают после проверки самого колпачка, наконечника свечи и конца провода.

Что сверить со снятой деталью

Сравните угол подвода провода, общую форму корпуса, глубину посадки на свечу и доступное место вокруг неё. Отдельно проверьте, на какой верхний контакт свечи рассчитан старый насвечник: резьбовой вывод или установленную на него контактную гайку. Несовпадение здесь мешает надёжно закрепить колпачок, даже если снаружи детали одинаковы. Способ закрепления высоковольтного провода и размер его входа также должны соответствовать прежнему соединению.

Если система зажигания требует насвечника с определённым сопротивлением, этот параметр сверяют по документации техники и обозначениям старой детали. Угол 90° и Т-образный корпус не определяют электрические параметры. Неподходящий контакт, чрезмерно тугая посадка или свободное соединение могут привести к повреждению наконечника свечи и перебоям в работе двигателя. Нельзя подгонять колпачок силой или растягивать провод, чтобы компенсировать отличие формы.

Установка и проверка

Работайте при выключенном зажигании и остывшем двигателе. Сначала очистите область вокруг свечи, затем снимите старый насвечник, удерживая его за корпус, а не за провод. Осмотрите изолятор свечи, её верхний контакт и изоляцию провода рядом с соединением. Потрескавшийся или обгоревший провод требует отдельного внимания: новый колпачок не устранит его повреждения. Провод закрепляют способом, предусмотренным конструкцией соединения, после чего насвечник сажают на свечу до устойчивой фиксации. Проверьте, что он не качается свободно, провод не натянут и не касается горячих либо движущихся деталей. Пробный запуск выполняют после завершения сборки, не касаясь высоковольтного соединения.
