Набор прокладок двигателя Yamaha JOG 3KJ Ø40 мм VDK-2

Набор прокладок двигателя Yamaha JOG 3KJ Ø40 мм VDK-2 предназначен для восстановления герметичности соединений при разборке и сборке двигателя. Прокладки устанавливают между сопрягаемыми поверхностями: при затяжке крепежа они уплотняют стык, через который иначе могут проходить газы или просачиваться масло. При ремонте нужно заменить уплотнения именно тех соединений, которые были разобраны.

Конструкция и причины замены

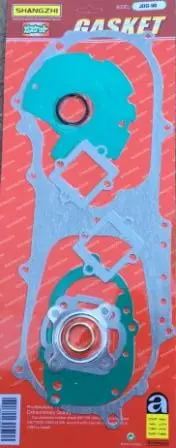

В наборе представлены плоские контурные прокладки с отверстиями под крепёж и кольцевые уплотнительные прокладки. Разная форма нужна для разных стыков: контур должен совпадать с посадочной поверхностью, а отверстия — оставлять свободными крепёж и предусмотренные конструкцией проходы. Крупную прокладку со сложным контуром особенно важно укладывать без перегибов и натяжения узких участков.

Поводом для проверки уплотнения служат масляные следы по стыку, следы прорыва газов и нарушение герметичности после разборки. В зависимости от места повреждения возможны подсос воздуха и нестабильная работа двигателя. Эти симптомы требуют проверки самого соединения: похожие проявления бывают при ослабленном крепеже или повреждённой привалочной поверхности. Новая прокладка не устранит трещину, перекос или деформацию деталей.

Снятую прокладку меняют, если она порвалась, расслоилась, затвердела или сохранила глубокий неравномерный след обжатия. Даже целая на вид деталь после снятия может уже не обеспечить плотного прилегания. Попытка компенсировать повреждение сильной затяжкой способна деформировать крышку или повредить резьбу.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и фактически установленные детали, особенно если цилиндр или крышки уже менялись. Обозначение Ø40 мм означает диаметр 40 мм; при подборе его нужно сопоставить с размерным обозначением установленной цилиндровой группы. Одного совпадения числа недостаточно: проверьте форму каждой нужной прокладки по снятому уплотнению и посадочной поверхности.

• Совместите наружный контур, центральные вырезы и расположение крепёжных отверстий.
• Убедитесь, что прокладка не перекрывает каналы и не выступает внутрь проходов.
• Сверьте требуемую толщину по документации двигателя: обжатая старая прокладка не всегда даёт верный ориентир.
• Определите, какие соединения будут вскрываться, и сопоставьте необходимые уплотнения с набором.

Особенности установки

Удалите остатки старых прокладок, не царапая привалочные поверхности и не допуская попадания частиц внутрь двигателя. Очистите стыки и проверьте их на забоины, коробление и остатки прежнего герметика. Заодно осмотрите крепёж, резьбу и направляющие втулки, если они предусмотрены конструкцией: перекос при сборке мешает равномерному обжатию.

Сначала приложите прокладку без затяжки, проверьте ориентацию и свободное совпадение отверстий. Герметик применяйте только там, где это предписано документацией двигателя. Крепёж затягивайте постепенно, в установленной последовательности и с указанным для соединения моментом. После сборки проверьте герметичность обслуженных стыков. Неверный контур, неподходящая толщина или смещение прокладки могут вызвать утечку и потребовать повторной разборки.
