Шестерня Z-15/20 для КПП (3+1) AMG

Шестерня Z-15/20 для КПП (3+1) AMG предназначена для передачи вращения и крутящего момента внутри коробки передач. Обозначение Z-15/20 указывает на два зубчатых венца с 15 и 20 зубьями. Деталь используют при ремонте коробки, когда повреждение зубьев или посадочной поверхности уже не позволяет сохранить правильное зацепление и надёжную посадку.

Конструкция и работа

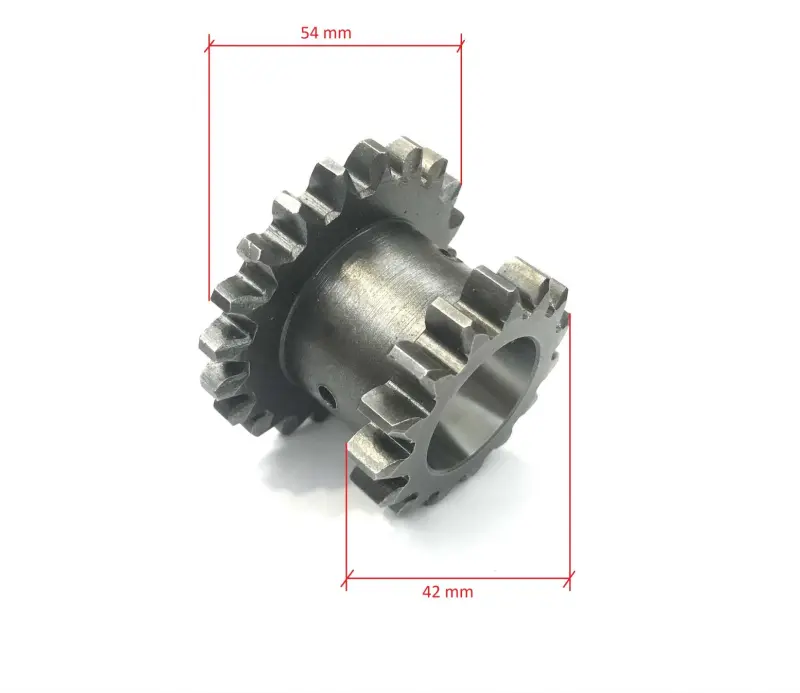

Два зубчатых венца разного диаметра объединены общей ступицей. Между ними находится цилиндрическая часть, а по центру проходит посадочное отверстие. Такая конструкция связывает оба венца: они вращаются вместе, участвуя в передаче усилия через соответствующие сопряжённые шестерни. В боковой стенке ступицы есть небольшое отверстие; при подборе нужно сверить его расположение со снятой деталью.

Для работы зубчатой пары важны не только количество зубьев, но и их профиль, ширина венцов и взаимное положение. Даже близкая по внешним очертаниям шестерня может неправильно войти в зацепление. Несовпадение посадки также мешает установить деталь в нужное положение и сохранить предусмотренные конструкцией зазоры.

Когда требуется замена

Причиной замены становятся сколы и трещины зубьев, выкрашивание контактных поверхностей, выраженная выработка или повреждение посадочного отверстия. Повышенный гул, стук и рывки при передаче нагрузки служат поводом осмотреть коробку, но сами по себе ещё не определяют неисправную деталь: похожие симптомы могут возникать при износе сопряжённых шестерён и подшипников.

Повреждения часто связаны с ударной нагрузкой, недостатком смазки, попаданием частиц износа в зацепление или перекосом валов. При разборке полезно установить причину дефекта. Если поставить новую шестерню рядом с сильно изношенной ответной деталью, контакт зубьев останется неправильным и износ может быстро повториться.

Что сверить при подборе

• Количество зубьев на каждом венце: 15 и 20, а также расположение венцов относительно друг друга.
• Наружные диаметры, ширину обоих венцов, общую длину и расстояние между ними.
• Диаметр и форму посадочного отверстия, особенности посадки на вал и способ фиксации.
• Профиль и направление зубьев, расположение отверстий и прилегающих поверхностей.

Сравнивайте деталь со снятой шестернёй и устройством конкретной коробки. Обозначение КПП (3+1) помогает сузить подбор, однако для установки необходимо совпадение геометрии и посадки. Ошибка в размерах может вызвать тугое вращение, лишний люфт или контакт торцов с соседними деталями.

Особенности установки

При снятии запоминают ориентацию шестерни и порядок расположения шайб, втулок и фиксаторов, если они предусмотрены в коробке. Осматривают вал, ответные зубья и подшипники; повреждённые сопряжённые детали заменяют. Посадочные поверхности очищают, а сборку выполняют по порядку, установленному для конкретной КПП, без ударов по зубьям.

После установки проверяют фиксацию, свободное вращение и отсутствие задевания соседних деталей. Зацепление и зазоры контролируют по требованиям коробки, затем применяют предусмотренную для неё смазку. Проверка механизма до подачи нагрузки помогает обнаружить перекос или ошибку сборки до повреждения новых зубьев.
