Наконечник поворотный с правой резьбой М18 AMG

Поворотный наконечник AMG с правой резьбой М18 служит для шарнирного соединения тяги с поворотным рычагом. Он передаёт усилие от тяги и позволяет соединённым деталям менять угол относительно друг друга при движении механизма. Такой наконечник подбирают по резьбе, посадке пальца и геометрии снятой детали: одного совпадения наружного вида для установки недостаточно.

Конструкция и работа

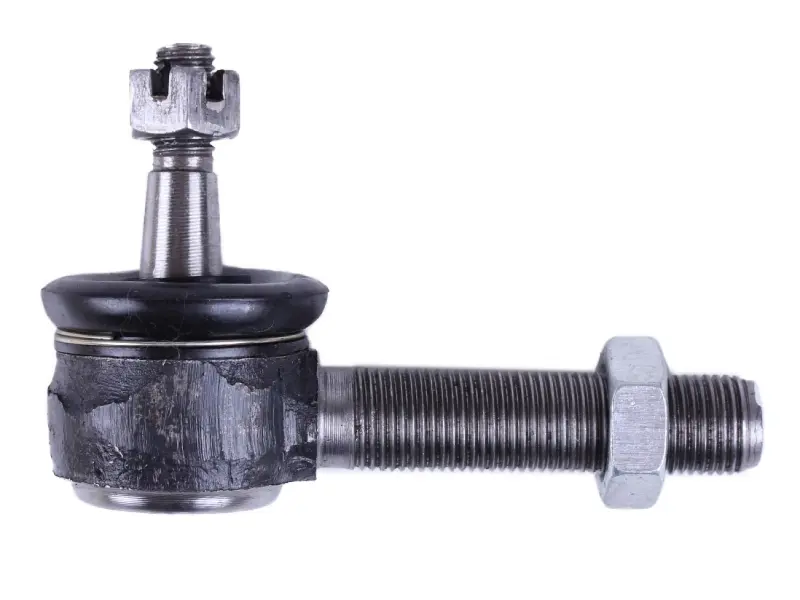

У наконечника корпус с шарнирным пальцем и наружный резьбовой хвостовик. Палец имеет коническую посадочную часть и резьбу под крепёжную гайку. Возле корпуса расположено защитное уплотнение, которое закрывает подвижное соединение от грязи. Конус обеспечивает плотную посадку в ответном отверстии рычага, а хвостовик соединяет наконечник с тягой. Контргайка фиксирует резьбовое соединение после регулировки.

Поводом для проверки служат стук при смене направления нагрузки, люфт в соединении и запаздывание движения рычага относительно тяги. Заедание пальца, повреждённое уплотнение или деформированный хвостовик также требуют внимания. Через разрыв защиты внутрь попадают вода и абразивная грязь, ускоряющие износ шарнира. При этом стук может исходить и от ослабленного крепления: сначала нужно определить, где именно возникает свободный ход. Износ внутри шарнира не устраняют затяжкой гайки пальца.

Что сверить при подборе

М18 обозначает метрическую резьбу с номинальным диаметром 18 мм. Правая резьба при обычном соединении затягивается вращением по часовой стрелке, если смотреть со стороны вращаемой детали вдоль оси резьбы. Обязательно сравните её шаг со снятым наконечником и ответной резьбой тяги. Правая резьба сама по себе не указывает на правую сторону установки: место детали определяется устройством конкретного механизма.

Сопоставьте диаметры конической части в одинаковых сечениях, её длину и глубину посадки в рычаге. Дополнительно проверьте длину хвостовика, расстояние от оси пальца до конца резьбы, размер резьбы пальца и положение корпуса относительно тяги. Различие конусов нельзя компенсировать усиленной затяжкой: палец может остаться неплотно посаженным или упереться раньше, чем соединение будет зафиксировано. Неподходящий шаг резьбы повреждает витки, а неверная длина нарушает возможность регулировки.

Замена и проверка

До разборки зафиксируйте технику от перемещения и отметьте положение наконечника на тяге. Исходное положение поможет приблизительно восстановить длину соединения, но не заменяет окончательную регулировку. Ослабьте контргайку, освободите крепление пальца и выведите конус подходящим съёмником, не повреждая рычаг и его отверстие. После снятия осмотрите резьбу тяги, посадочное отверстие, контргайку и крепёж пальца. Повреждённые сопряжённые детали нужно заменить вместе с наконечником.

Новый наконечник должен вворачиваться без перекоса и принудительного протягивания ключом. Соблюдайте глубину зацепления резьбы и моменты затяжки, предусмотренные изготовителем техники. После регулировки закрепите контргайку и предусмотренный стопор крепления пальца. Проверьте движение механизма во всём диапазоне: корпус и защитное уплотнение не должны задевать соседние детали, а соединение — иметь люфт или закусывать. Если наконечник установлен в рулевом приводе, после замены проверьте регулировку рулевых тяг.
