Цилиндро-поршневая группа мотокосы 1E44F Ø44 мм TTG AMG-3

Цилиндро-поршневая группа TTG AMG-3 для мотокосы с двигателем 1E44F, диаметр — 44 мм. Такой комплект используют при восстановлении двигателя с изношенным цилиндром и поршнем. Поршень движется внутри цилиндра, а кольца уплотняют зазор между ними: от состояния этих поверхностей зависит сжатие смеси и способность двигателя развивать тягу под нагрузкой.

Конструкция и состав

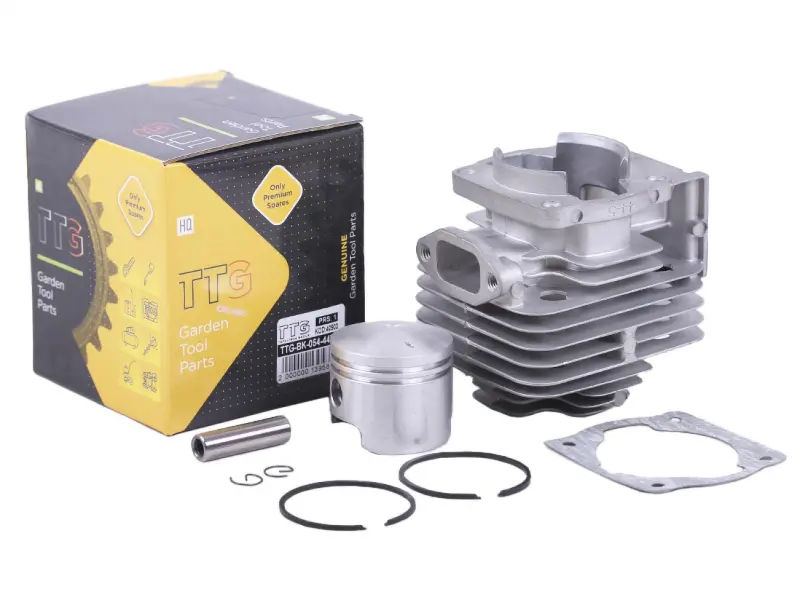

В комплект входят цилиндр с наружными рёбрами охлаждения, поршень, два поршневых кольца, поршневой палец, два стопорных кольца пальца и прокладка основания цилиндра. Рёбра увеличивают поверхность отвода тепла. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от бокового смещения. Прокладка устанавливается между цилиндром и картером двигателя.

Цилиндр и поршень работают в паре, поэтому при глубоких задирах или заметном износе обеих деталей замена одной из них может не восстановить компрессию. Поршневые кольца должны свободно работать в канавках и плотно прилегать к стенке цилиндра. Повреждение кольца, износ канавки или следы прихвата на поршне — повод оценить состояние всей группы.

Когда нужна замена

Поводом для проверки служат затруднённый запуск, падение тяги при кошении и снижение компрессии. Однако сами по себе эти симптомы ещё не доказывают износ поршневой: решение принимают после осмотра цилиндра, поршня и колец. Продольные задиры, сколы, трещины и повреждённые посадочные места требуют особого внимания. Типичные причины таких повреждений — перегрев, недостаточная смазка и попадание абразивной пыли.

Что сверить при подборе

Сопоставьте обозначение двигателя и диаметр со снятой группой. Одного совпадения диаметра недостаточно: проверьте расположение крепёжных отверстий, форму основания цилиндра, расположение каналов и присоединительных фланцев. У поршня сравните высоту, форму днища и юбки, положение отверстия под палец и канавок под кольца. Палец должен подходить по диаметру и длине, а прокладка — повторять посадочную плоскость и отверстия.

Ошибка в геометрии может помешать сборке, нарушить работу каналов или привести к контакту поршня с другими частями двигателя. Несоответствие пальца и его посадки вызывает люфт либо затрудняет движение соединения. Поэтому снятые детали удобно использовать как образец для сравнения, а размеры проверять измерительным инструментом.

Особенности установки

При разборке закрывайте отверстие картера от грязи и мелких деталей. Очистите сопрягаемые плоскости от остатков старой прокладки, не повреждая поверхность. Одновременно осмотрите верхнюю головку шатуна и подшипник поршневого пальца: люфт или повреждение этой пары нельзя устранить установкой новой поршневой. Причину прежнего перегрева или задиров также нужно устранить, иначе повреждение может повториться.

Поршень ориентируют по указаниям для двигателя. Кольца устанавливают без чрезмерного разведения, соблюдая положение замков относительно фиксирующих штифтов в канавках. Смажьте трущиеся поверхности подходящим для двигателя маслом, проверьте полную посадку стопорных колец пальца и аккуратно наденьте цилиндр, сжимая кольца без усилия. Крепёж затягивают равномерно с моментом по документации двигателя. До запуска проверьте свободное движение поршня: заедание или необычное сопротивление требуют повторной проверки сборки.
