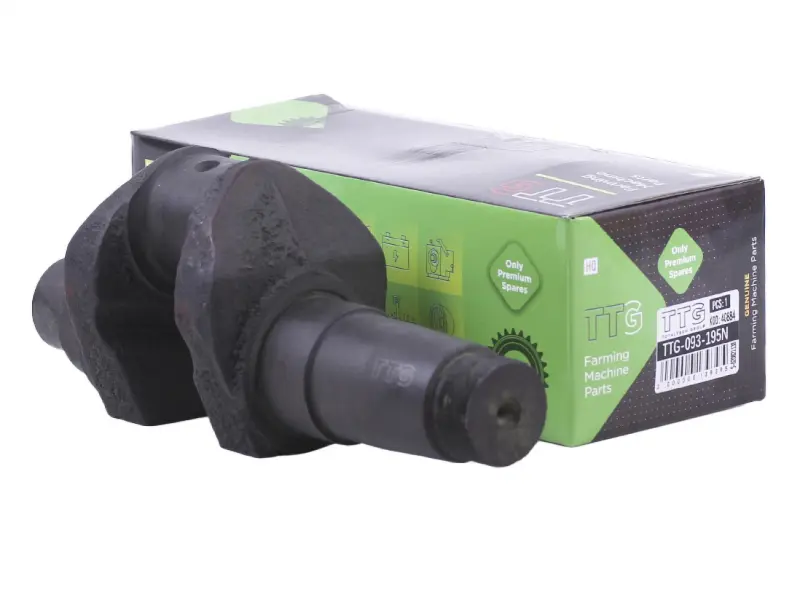

Коленвал мотоблока 195N (12Hp), голый, крепление балансировочного вала D-14 x 1,5mm, TTG AMG-3

Коленвал TTG для двигателя мотоблока 195N (12Hp — 12 л. с.) предназначен для замены изношенного или повреждённого коленчатого вала. Он принимает усилие от поршня через шатун и превращает возвратно-поступательное движение во вращение. От состояния его шеек и правильной установки зависят работа шатунного соединения, опор вала и плавность вращения двигателя.

Конструкция и исполнение

Исполнение — голый коленвал. При ремонте его подбирают как отдельную деталь, а состояние сопряжённых компонентов оценивают отдельно. Вал имеет смещённую относительно оси вращения шатунную шейку, массивные щёки и ступенчатые концы с посадочными поверхностями. Геометрия этих участков определяет, как коленвал соединяется с остальными деталями двигателя.

Обозначение крепления балансировочного вала — D-14 x 1,5mm. Этот параметр нужно учитывать при сравнении со снятым коленвалом: совпадение обозначения двигателя само по себе не заменяет проверку крепления. Несоответствие соединения не позволит правильно собрать механизм, даже если основные посадки кажутся подходящими.

Когда требуется замена

Поводом для проверки коленвала служат стук в нижней части двигателя, люфт шатунного соединения, задиры на шейках или повреждение посадочных мест. После разборки также проверяют следы перегрева, трещины и биение. Один только шум не доказывает неисправность вала: похожие проявления могут давать изношенные сопряжённые детали. Решение о замене принимают после осмотра и измерений.

Недостаток смазки и загрязнения в масле ускоряют износ трущихся поверхностей. Если на снятом валу есть глубокие риски или следы прихватывания, при сборке нужно устранить причину повреждения. Новый коленвал в сочетании с изношенной опорой или повреждённым шатунным соединением не восстановит правильные зазоры и быстро получит повторный износ.

Что сверить при подборе

• Диаметры, длину и расположение коренных и шатунной шеек, а также ступеней на концах вала.
• Форму концов, крепёжные участки и расположение элементов фиксации сопряжённых деталей.
• Крепление балансировочного вала с обозначением D-14 x 1,5mm и ответную часть соединения.
• Посадки деталей, которые планируется перенести со старого коленвала, и их фактическое состояние.

Сравнивать лучше по снятой детали и ремонтной документации двигателя. Проверка только общей длины или внешней формы недостаточна: небольшое расхождение посадки способно привести к люфту, перекосу либо невозможности сборки. Изношенную поверхность нельзя использовать как единственный образец номинального размера.

Особенности установки

Замена требует разборки двигателя и доступа к картеру. Перед сборкой очищают сопрягаемые поверхности, осматривают опоры, шатунное соединение, уплотнения и детали привода балансировочного механизма. Изношенные компоненты заменяют, исправные устанавливают с соблюдением требований ремонтной документации.

Монтаж выполняют подходящим инструментом, без ударов по шейкам и крепёжным участкам. При сборке контролируют зазоры, затяжку соединений и взаимное положение деталей балансировочного механизма. После установки вал проверяют на свободное вращение без закусывания. Ошибка в посадках или сборке может вызвать вибрацию, перегрев опор и повреждение двигателя.
