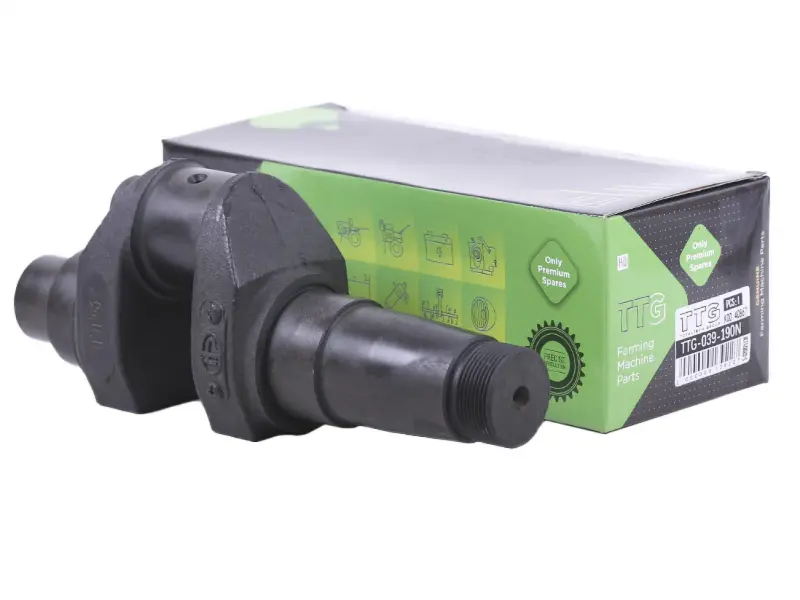

Коленвал мотоблока 190N (12 л.с.), голый, D-12 x 1,5mm TTG AMG-3

Коленвал TTG для двигателя мотоблока 190N (12 л.с.) предназначен для замены вала с изношенными шейками, повреждёнными посадками или нарушенной геометрией. Он принимает усилие от поршня через шатун и превращает возвратно-поступательное движение во вращение. От состояния коленвала зависят плавность работы двигателя, правильная посадка сопряжённых деталей и сохранение зазоров в кривошипно-шатунном механизме.

Конструкция и исполнение

Вал имеет массивные щёки, смещённую относительно оси вращения шатунную шейку и выступающие концы для сопряжения с другими деталями двигателя. На одном конце предусмотрена наружная резьба. Такое устройство позволяет передавать усилие от шатуна, а противовесы участвуют в уравновешивании движущихся частей.

Исполнение — «голый». При ремонте нужно отдельно оценить состояние деталей, которые переносятся со снятого вала, и подготовить необходимые сопряжённые компоненты. Обозначение крепления балансировочного вала — D-12 x 1,5mm. Этот параметр требует отдельной сверки: совпадения общего вида коленвала недостаточно, если крепление отличается.

Когда нужна замена

Поводом для проверки служат стук в нижней части двигателя, увеличенный люфт шатуна, выраженная вибрация или следы перегрева на шейках. После разборки обращают внимание на задиры, выработку, повреждение резьбы и посадочных поверхностей. Такие признаки могут возникать при недостаточной смазке, попадании загрязнений или работе с изношенными сопряжениями. Один только шум не доказывает неисправность коленвала: решение принимают после осмотра и измерений.

Что сверить при подборе

Сравните снятый вал и замену по общей длине, форме и расположению шеек, диаметрам посадок, длине выступающих концов и резьбовым участкам. Проверьте места установки подшипников, уплотнений и деталей передачи вращения. Отдельно сопоставьте крепление балансировочного вала: его расположение, диаметр и шаг резьбы следует проверять непосредственно на сопрягаемых деталях.

Посадочные поверхности лучше измерять инструментом, а не оценивать по внешнему сходству. Учитывайте износ старого вала: измерение повреждённой шейки само по себе не задаёт правильный размер замены. Несоответствие посадок может вызвать люфт, перекос, затруднённое вращение или невозможность собрать двигатель с нужными зазорами.

Установка и проверка

Замена требует разборки двигателя и доступа к кривошипно-шатунному механизму. При снятии сохраняют порядок расположения втулок, шайб и других сопряжённых деталей. До установки очищают посадки, проверяют подшипники и опоры, состояние шатуна, его подшипникового сопряжения и уплотнений. Детали с выработкой или повреждениями заменяют, чтобы они не испортили новый вал.

При сборке смазывают трущиеся поверхности и совмещают установочные метки привода и балансировочного механизма по требованиям двигателя. Усилие при посадке не передают через шатунную шейку и не прикладывают ударами по резьбе. После затяжки крепежа с предписанными моментами проверяют осевые зазоры и свободное проворачивание механизма вручную. Заедание, контакт с корпусом или необычное сопротивление требуют проверки сборки до запуска.
