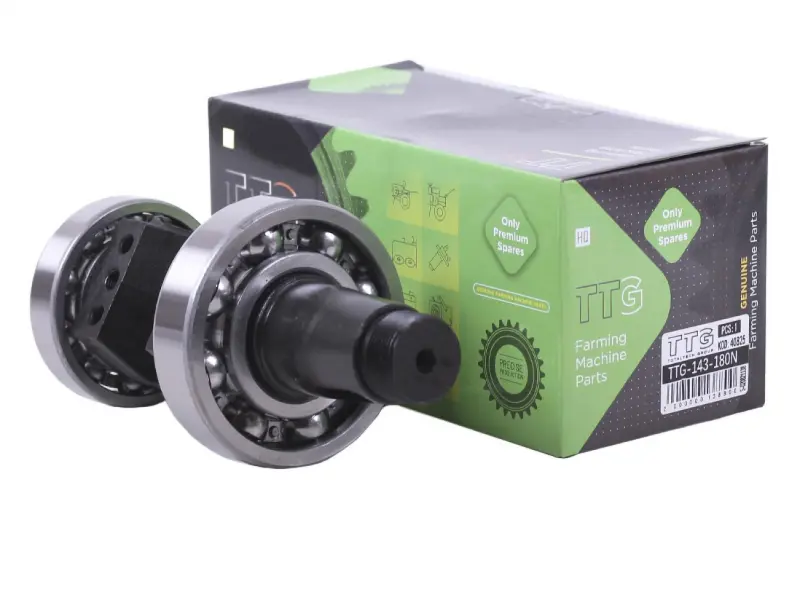

Коленвал для мотоблока 180N (9Hp) с шестернями и подшипником TTG AMG-4

Коленвал TTG AMG-4 для мотоблока 180N (9Hp) с шестернями и подшипником предназначен для ремонта двигателя. Он принимает усилие от поршня через шатун и превращает возвратно-поступательное движение во вращение. От состояния шеек, опор и соединений коленвала зависят ровность работы двигателя и способность передавать нагрузку без стука и лишней вибрации.

Когда требуется замена

Поводом для проверки коленвала становятся глухой стук в нижней части двигателя, увеличенный люфт, повреждение посадок под подшипники или следы задиров на шейках. При разборке также обращают внимание на трещины, следы перегрева и повреждения мест крепления приводных деталей. Один только шум не определяет причину неисправности: похожие симптомы могут давать изношенные подшипники и соединение с шатуном.

Недостаток смазки, загрязнённое масло и длительная работа с люфтом ускоряют износ сопряжённых поверхностей. Если посадка уже разбита, установка нового подшипника сама по себе не восстановит правильную опору вала. Решение о замене принимают после осмотра и измерений: поверхностный след и глубокая выработка требуют разной оценки.

Что сверить при подборе

Сопоставьте коленвал со снятой деталью и устройством двигателя. Нужны совпадения по общей длине, диаметрам и расположению опорных шеек, форме выходных концов и присоединению шатуна. Отдельно проверьте резьбы, шпоночные пазы, упорные поверхности и места фиксации. Внешне близкие валы могут различаться именно этими участками, из-за чего деталь не сядет в корпус или привод окажется смещён.

• Сверьте обозначения и посадочные размеры подшипников, а также способ их осевой фиксации.
• Сравните число зубьев, ширину и расположение шестерён с деталями снятого вала.
• Проверьте размеры сопряжения с шатуном и участков, по которым работают уплотнения.
• Убедитесь, что расположение крепёжных элементов соответствует штатной сборке двигателя.

Исполнение с шестернями и подшипником нужно оценивать как сборку: совпадение одной шейки ещё не подтверждает правильное положение остальных деталей. Ошибка в подборе может привести к заеданию, нарушению зацепления, течи масла или быстрому износу опор.

Особенности установки

Коленвал устанавливают при разобранном двигателе, предварительно очистив посадочные места и проверив корпусные опоры. Вместе с ним осматривают шатун, ответные шестерни, подшипники, уплотнения и фиксаторы. Повреждённые сопряжённые детали заменяют, иначе их износ перенесётся на новый вал. Прокладки и сальники, нарушенные при разборке, также требуют внимания при сборке.

При посадке подшипников усилие прикладывают к тому кольцу, которое устанавливается с натягом; передавать его через шарики нельзя. Рабочие поверхности смазывают, крепления затягивают по требованиям двигателя, а шестерни выставляют по предусмотренным меткам. После сборки проверяют осевой люфт и свободное вращение без заеданий. Если вал вращается туго, причину устраняют до запуска: рассчитывать, что неправильная посадка приработается, нельзя.
