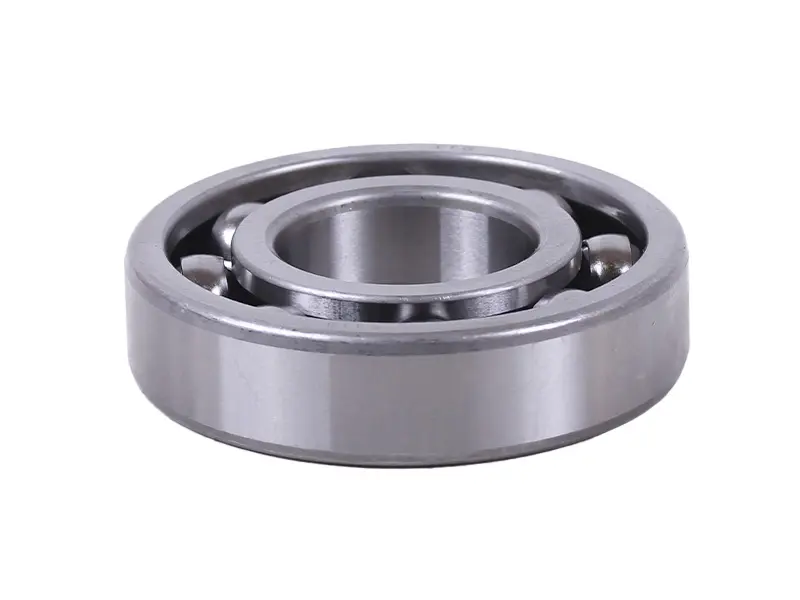

Подшипник коленвала мотоблока 6310 50×110×27 мм (175N/180N) TTG AMG-3

Подшипник коленвала 6310 предназначен для двигателей мотоблоков 175N/180N. Он поддерживает коленчатый вал в корпусе двигателя, снижает трение при вращении и помогает сохранять его положение под нагрузкой. Размеры — 50×110×27 мм: внутренний диаметр 50 мм, наружный 110 мм, ширина 27 мм. Обозначения товара — TTG AMG-3.

Конструкция и назначение

Это открытый шариковый подшипник: между внутренним и наружным кольцами расположен ряд шариков, а боковые стороны не закрыты защитными шайбами или уплотнениями. Внутреннее кольцо устанавливается на шейку коленвала, наружное — в посадочное отверстие корпуса. Открытая конструкция требует предусмотренной двигателем смазки и чистоты при сборке: частицы грязи между шариками и дорожками качения ускоряют износ.

Когда требуется замена

Повод проверить опору коленвала — нарастающий гул, вибрация, ощутимый люфт или шероховатое вращение при проверке разобранного двигателя. На снятом подшипнике обращают внимание на заедание, повреждения дорожек и шариков, следы коррозии и перегрева. Одного шума недостаточно для вывода: его источник нужно отделить от неисправностей других деталей двигателя. Подшипник с повреждёнными поверхностями качения заменяют, даже если он ещё вращается.

Что сверить при подборе

Сопоставьте обозначение 6310 на снятой детали, все три размера и открытое исполнение. Проверьте также полную маркировку старого подшипника: дополнительные индексы могут обозначать особенности, существенные для конкретной опоры. Если маркировка стёрта, измеряйте не только отверстие и наружный диаметр, но и ширину. Совпадение двух диаметров при другой ширине не обеспечивает правильную посадку и осевое расположение деталей.

Осмотрите шейку коленвала и гнездо в корпусе. Следы проворачивания колец, задиры и выработка требуют отдельной оценки: новый подшипник не устранит люфт в повреждённом посадочном месте. Ошибка в размере или исполнении может привести к чрезмерному натягу, свободной посадке, нагреву и повторному разбору двигателя. Требования к посадке и внутреннему зазору сверяют с документацией двигателя.

Особенности установки

При разборке запомните расположение дистанционных деталей и фиксаторов, если они предусмотрены конструкцией. Для снятия используйте подходящий съёмник или прессовую оснастку, не повреждая вал и корпус. Перед установкой очистите посадочные поверхности, удалите остатки загрязнений и проверьте отсутствие заусенцев. Не раскручивайте подшипник сжатым воздухом и не допускайте попадания абразива внутрь.

Усилие при запрессовке прикладывают к кольцу, которое садится с натягом: при установке на вал — к внутреннему, в корпус — к наружному. Передавать монтажное усилие через шарики нельзя: это повреждает дорожки ещё до запуска. Одновременно осмотрите соседние уплотнения и вторую опору коленвала; повреждённые детали замените. После сборки проверьте свободное вращение без заеданий и обеспечьте смазку по требованиям двигателя до первого запуска.
