Подшипник 6009 в корпус редуктора КПП TTG AMG-2

Подшипник 6009 предназначен для установки в корпус редуктора КПП TTG. Он служит опорой вала: обеспечивает его вращение и помогает сохранять положение относительно других деталей передачи. Когда опора изнашивается, вал получает лишнюю свободу перемещения, а нагрузка на сопряжённые детали становится неравномерной. Поэтому при замене подшипника проверяют не только его самого, но и посадочные поверхности вала и корпуса.

Конструкция и обозначение

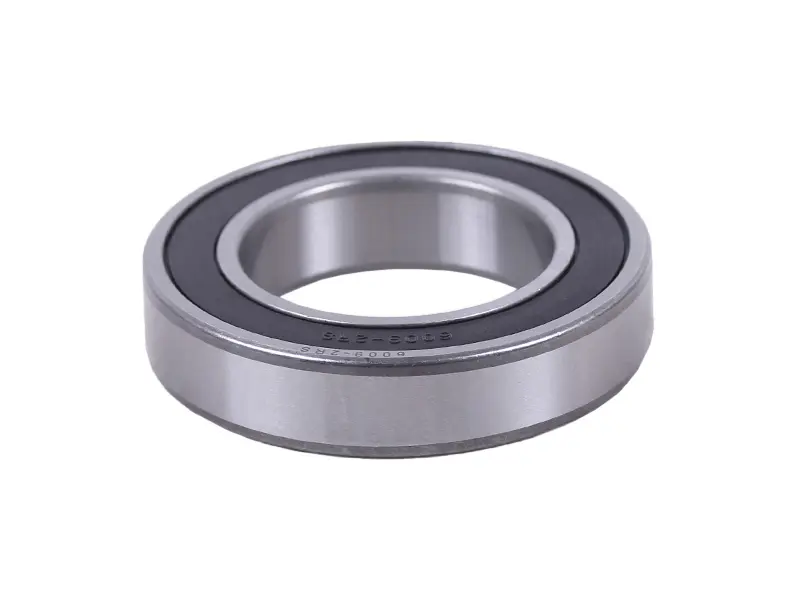

Подшипник имеет внутреннее и наружное кольца, между которыми расположены тела качения. На торце установлено тёмное кольцевое уплотнение, закрывающее пространство между кольцами. На детали нанесена маркировка 6009-2RS: обозначение 2RS указывает на уплотнения с двух сторон. При подборе важно учитывать полное обозначение, поскольку одинаковый основной номер не отменяет различий в закрытии подшипника и условиях его смазывания.

Когда требуется замена

Повод проверить опору — нарастающий гул редуктора, ощутимый люфт вала, вибрация или шероховатое вращение. У снятого подшипника настораживают заедания, хруст, повреждённое уплотнение и следы проворачивания кольца в посадке. Один шум ещё не определяет причину неисправности: при разборке стоит осмотреть соседнюю опору, шестерни и крепление вала, чтобы отличить износ подшипника от повреждений других деталей.

К типичным причинам износа относятся загрязнение, попадание влаги, нарушение смазывания и перекос при сборке. Разбитое гнездо также мешает новой детали работать правильно: наружное кольцо должно удерживаться в корпусе, а не вращаться вместе с валом. Если посадка повреждена, одной заменой подшипника проблему не устранить.

Что сверить при подборе

Сравните маркировку снятой детали, диаметр отверстия, наружный диаметр и ширину. Дополнительно проверьте тип уплотнений, обозначения зазора, если они есть на старом подшипнике, и способ фиксации в корпусе. Измерять нужно саму деталь и её посадки: износ может исказить результат, особенно если кольцо уже проворачивалось. Ориентируйтесь также на требования к опоре в документации конкретной коробки передач.

Подшипник должен соответствовать посадочному месту и схеме смазывания редуктора. Ошибка по ширине может нарушить осевое положение вала, слишком свободная посадка приводит к проворачиванию кольца, а чрезмерный натяг способен затруднить вращение. Уплотнения не снимают ради внешнего сходства со старой деталью: исполнение подбирают под конструкцию опоры.

Установка и проверка

После демонтажа очистите посадки, проверьте их на задиры и осмотрите упорные поверхности. При запрессовке передавайте усилие через кольцо, которое устанавливается с натягом: при посадке на вал — через внутреннее, в корпус — через наружное. Нельзя передавать монтажное усилие через тела качения или бить по уплотнению. Подшипник должен входить ровно, без перекоса.

Рядом с опорой проверьте сальники, стопорные кольца и дистанционные детали, если они предусмотрены конструкцией. Повреждённые уплотнения и фиксаторы заменяют. После сборки проверьте плавность вращения, правильность фиксации и отсутствие заеданий; смазывание редуктора восстановите по требованиям его изготовителя.
