Реле поворотов Delta, Alpha, 2 контакта, со звуковым сигналом TTG AMG-3

Реле поворотов TTG AMG-3 для Delta, Alpha управляет миганием указателей поворота и сопровождает их работу звуковым сигналом. Это двухконтактное реле для замены неисправной детали при восстановлении световой сигнализации. Звук помогает заметить, что поворотники остаются включёнными, но исправность самих ламп проверяют отдельно.

Устройство и назначение

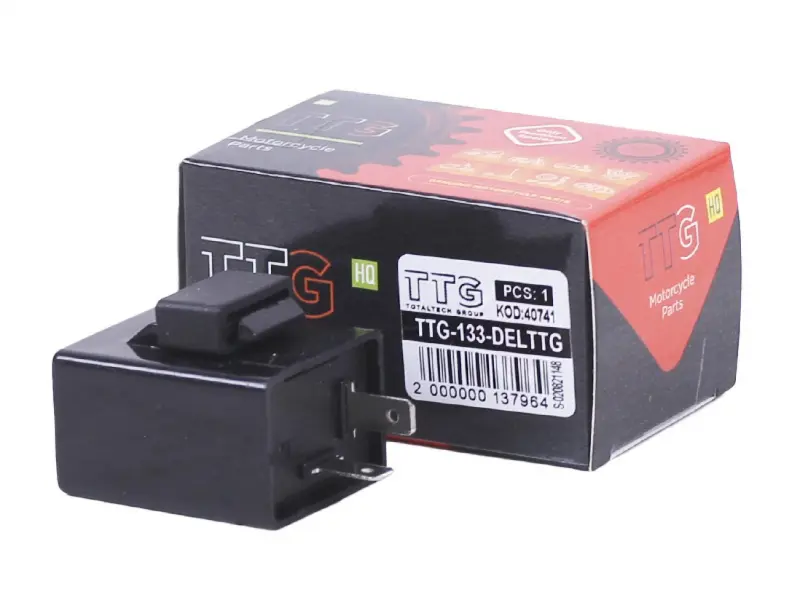

Деталь выполнена в чёрном корпусе прямоугольной формы, с выступающими плоскими контактами и верхним держателем. При подборе имеют значение не только два вывода, но и их расположение: наконечники проводки должны надеваться без перекоса и натяжения. Форму корпуса и способ фиксации также сверяют со снятым реле, чтобы закрепить замену на штатном месте.

Реле задаёт прерывистую работу ламп после включения указателя поворота. Если оно перестаёт правильно переключать питание, поворотники могут гореть постоянно, мигать с перебоями или вовсе не включаться. Отсутствие привычного звукового сопровождения тоже служит поводом для проверки, особенно если одновременно изменилось мигание.

Когда нужна замена

Такие симптомы не всегда означают поломку реле. Частоту мигания могут изменить перегоревшая лампа, плохой контакт в патроне или неподходящая нагрузка. До замены стоит осмотреть наконечники проводов, проверить соединение с массой и убедиться, что лампы исправны. Следы перегрева возле выводов, повреждённый корпус и нестабильная работа при надёжных соединениях — основания проверить само реле.

Что сверить при подборе

Сравните напряжение бортовой сети, обозначения выводов старого реле, форму разъёма и требования к нагрузке. Одинаковое число контактов само по себе не подтверждает взаимозаменяемость. Если на прежней детали сохранились обозначения подключения, ориентируйтесь на них вместе со схемой проводки техники, а не только на цвет проводов.

Отдельно учитывайте тип установленных указателей: лампы накаливания и светодиодные поворотники потребляют разный ток. При переходе на светодиоды пригодность реле нужно проверить по его рабочим параметрам. Несоответствие нагрузке может привести к слишком частому миганию, постоянному свечению или отсутствию включения. Звуковой сигнал этой проверки не заменяет.

Установка и проверка

Выключите зажигание и обесточьте питание согласно инструкции к технике. До отсоединения проводов отметьте их положение. Снимайте наконечники за корпус, не тяните за провод; ослабленные или окисленные соединители приведите в порядок, а повреждённые замените. Подключайте новое реле по назначению выводов: менять провода местами наугад нельзя.

Закрепите корпус так, чтобы он не висел на проводах, не касался горячих деталей и не мешал подвижным частям. После подключения питания поочерёдно включите левый и правый указатель, проверьте все лампы и звуковое сопровождение. Мигание должно быть устойчивым, а соединения — плотными, без нагрева. Если неисправность сохранилась, повторно проверьте подключение и нагрузку, прежде чем продолжать эксплуатацию.
