Проводка Delta TTG AMG-3 — разветвлённый жгут проводов для соединения электрооборудования. Его устанавливают при замене повреждённой проводки, когда изоляция растрескалась, соединения обгорели или прежние ремонты оставили множество скруток. Жгут связывает разнесённые по технике потребители и органы управления; правильное расположение ответвлений позволяет провести провода к точкам подключения без натяжения.

Устройство жгута

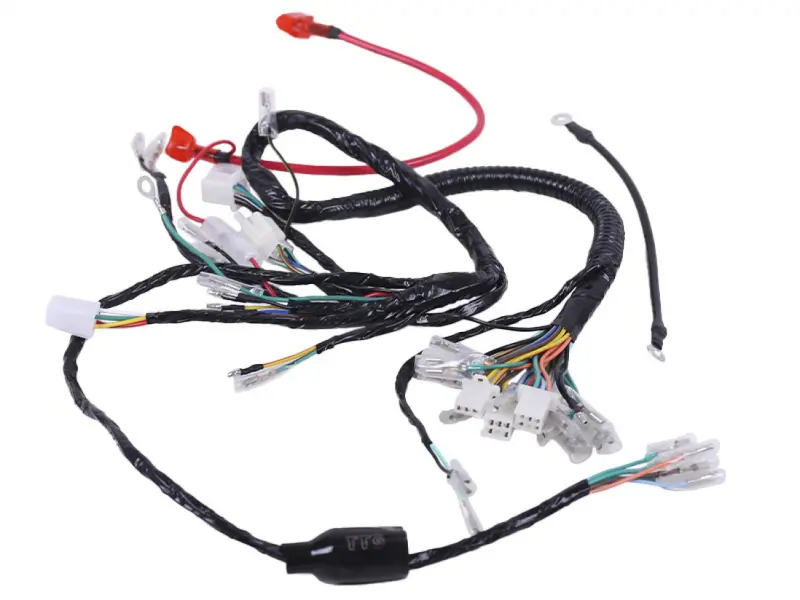

Провода собраны в общую чёрную обмотку, на отдельном участке есть гофрированная оболочка. От основной части отходят ветви с белыми многоконтактными колодками и отдельными клеммами в защитных чехлах. Также предусмотрены кольцевые наконечники. Разные окончания требуют своего способа подключения: колодки соединяют с ответными разъёмами, а кольцевые наконечники закрепляют в соответствующих точках по схеме техники.

Когда проводку меняют

Повод осмотреть жгут — периодические перебои питания, отказ освещения или пропадание контакта при повороте руля и движении по неровностям. На повреждение могут указывать потемневшие разъёмы, окисление клемм, затвердевшая изоляция и участки, перетёртые о раму. Такие симптомы бывают связаны и с подключёнными приборами, поэтому сначала определяют место неисправности. Замена жгута оправдана при повреждении нескольких ветвей или ненадёжных соединениях после многочисленных переделок.

Что сверить при подборе

Сравнивайте снятую проводку и схему подключения: число ответвлений, их расположение, длину до каждого прибора, форму колодок и количество занятых контактов. Проверьте направляющие разъёмов, положение фиксаторов и расположение клемм внутри корпуса. Одинаковая форма колодки ещё не означает одинаковое назначение выводов. Цвет проводов помогает ориентироваться, но подключать их только по совпадению цвета нельзя.

Отдельно сопоставьте кольцевые наконечники и одиночные соединения с точками крепления на вашей технике. Ветви должны доходить до разъёмов по штатному маршруту, сохраняя запас для движения руля и подвижных частей. Слишком короткий участок тянет контакты из колодки, а лишняя свободная петля может попасть между деталями или тереться о крепёж. Если ответные корпуса оплавлены либо клеммы держатся слабо, их также нужно заменить.

Особенности установки

Обесточьте технику, отметьте подключения старого жгута и сохраните расположение его креплений. Новую проводку сначала разложите по штатному маршруту без окончательной затяжки стяжек. Уведите ветви от горячих поверхностей, острых кромок и подвижных деталей. Проверьте защитные втулки в местах прохода через отверстия: повреждённая втулка быстро приведёт к перетиранию новой оболочки. Соединяйте разъёмы за корпуса, не вытягивая их за провода.

До подачи питания проверьте соответствие выводов схеме, посадку клемм и отсутствие замыкания между проводами там, где его быть не должно. После подключения испытайте работу оборудования и убедитесь, что при повороте руля жгут не натягивается и не зажимается. Ошибка в распиновке может вызвать отказ приборов, нагрев проводов и повреждение подключённых компонентов. Если старая проводка обгорела, причину перегрева устраняют до установки новой.
