Реле зарядки 4T GY6 50 TTG AMG-4

Реле зарядки 4T GY6 50 TTG AMG-4 предназначено для системы зарядки скутера с четырёхтактным двигателем. Оно участвует в поддержании напряжения, необходимого для зарядки аккумулятора и работы бортовых потребителей. Исправность этой детали влияет на то, получает ли аккумулятор заряд во время работы двигателя и не подвергается ли бортовое оборудование избыточному напряжению.

Конструкция и работа

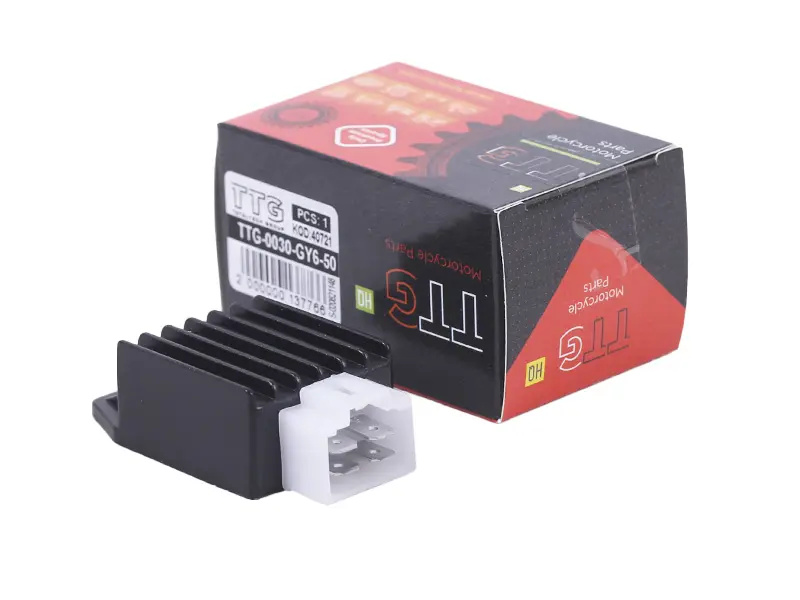

У реле чёрный ребристый корпус, белая соединительная колодка с плоскими контактами и выступ для крепления. Рёбра увеличивают поверхность отвода тепла: при работе системы зарядки деталь нагревается. При установке вокруг корпуса оставляют пространство для охлаждения, не закрывают его утеплителем и не прижимают к нему проводку. Колодка объединяет контакты в одном разъёме, поэтому её форма и расположение выводов имеют значение при подборе.

Когда требуется замена

Повод проверить реле — аккумулятор, который регулярно разряжается после поездок, нестабильная яркость освещения или частое перегорание ламп. Избыточный нагрев аккумулятора также требует проверки системы зарядки. Эти признаки сами по себе не доказывают неисправность реле: похожие симптомы возникают при плохом контакте массы, повреждении проводов, неисправности генератора или самого аккумулятора. Замену обосновывают измерениями, а не только поведением освещения.

Разъём стоит осмотреть на потемнение, оплавление и ослабление контактов. Влага и окисление ухудшают соединение, а неплотно сидящая клемма может перегреваться под нагрузкой. Если ответная колодка повреждена, установка нового реле без восстановления соединения оставляет причину перегрева на месте. Вместе с реле при необходимости заменяют повреждённые клеммы или колодку, проверяют прилегающий участок жгута и крепление массы.

Что сверить при подборе

Сопоставьте снятое реле и новую деталь по форме разъёма, количеству и расположению контактов, направляющим и фиксации колодки. Затем проверьте крепёжные точки и место под корпус. Одинаковая форма штекера ещё не означает одинаковое назначение выводов: распиновку сверяют со схемой конкретного скутера. Подключение по одному лишь цвету проводов ненадёжно, особенно если проводку раньше ремонтировали.

Учитывайте также тип системы зарядки и требования бортового оборудования. Ошибка в назначении контактов способна привести к отсутствию зарядки, перегреву соединений или повреждению подключённых приборов. Если разъём не садится свободно, не подрезайте направляющие и не переставляйте провода ради механического совпадения: сначала проверьте соответствие схемы подключения.

Установка и проверка

Работайте с выключенным зажиганием и отключённой минусовой клеммой аккумулятора. Отсоединяйте старую колодку за корпус, освободив фиксатор, а не тяните за провода. Закрепите реле в штатном месте, убедитесь, что контакты чистые и соединение зафиксировано. Жгут уложите без натяжения, вдали от горячих и движущихся деталей. После подключения аккумулятора измерьте напряжение на его клеммах в режимах, указанных в руководстве скутера, и сравните с допустимыми значениями. Одного запуска двигателя для оценки результата недостаточно.
